Агро-тренажер Тип 7 + Стриж-02-Агро-К3

Описание

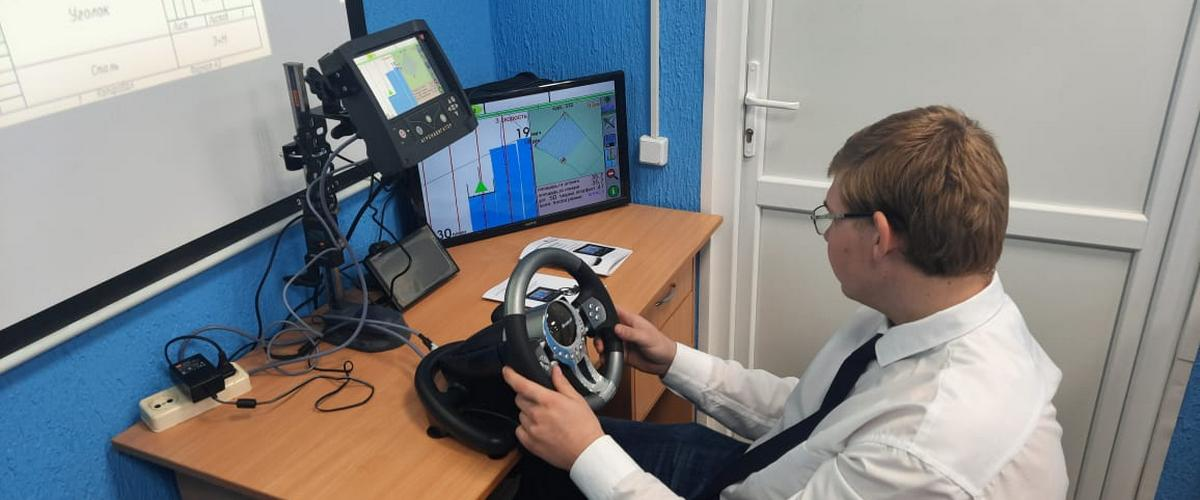

Система «Агронавигатор-Тренажер» используется для получения практических навыков параллельного вождения автотракторной техники в ручном и автоматическом режимах управления, за столом в аудитории и на тракторе, в поле, при реальных обработках.

Навигационный комплекс (НК) / Бортовой компьютер (БК) «Агронавигатор» можно перевести в специальный режим работы «Тренажер-симулятор», который совместно с игровым рулем и педалями, дает возможность провести обучение водителя технологии параллельного вождения и внесения материалов вне трактора, полностью исключив затраты хозяйства на авто, ГСМ и амортизацию техники.

Система «Агронавигатор-Тренажер» предназначена для обучения учащихся средних и высших учебных заведений практическому выполнению обработок на поле, обеспечивая весь производственный цикл от создания карт-заданий и проведению обработки до анализа результатов выполненных работ по параллельному вождению автотракторной техники при химической обработке полей, севе и внесении удобрений. Аналогов подобного оборудования среди импортных и российских систем точного земледелия нет.

Технические характеристики

Основные функции

В учебном классе:

• Подготовка на ПК карты поля, на котором планируются ночные обработки, с выделением на нем внутренних препятствий и загрузка подготовленных файлов в навигатор;
• Определение необходимых параметров форсунок для обеспечения заданной нормы внесения раствора пестицида и ввод требуемых параметров обработки и характеристик опрыскивателя в навигатор;
• Определение плана обработки поля, исходя из текущего направления ветра, направления борозд на поле от посевного агрегата и наличия внутренних препятствий (овраги, лесные массивы и т.п.);
• Выполнение обработки поля с выдерживанием заданных параметров внесения раствора пестицидов с контролем выдерживания скоростного режима и местоположения секций штанги опрыскивателя относительно ранее обработанных участков;
• Контроль выполненной обработки на предмет наличия «огрехов» и правильности выдерживания скоростного режима.

• Вынос геодезических координат характерных точек с электронной карты полей хозяйства непосредственно на земельный участок;
• Измерение площадей полей и их участков.

Три встроенные программы навигации и управления исполнительными механизмами

1. Опрыскивание с дифференцированным автоматическим выдерживанием нормы внесение по картам-заданиям при изменении скорости и автоматическим отключением до 10 секций и форсунок штанги.

2. Сеялка с контролем высева для пневматической сеялки.

3. Почвенного дифференцированного внесения по картам-заданиям КАС и ЖКУ с выдерживанием нормы при изменении скорости и автоматического отключения секций напорной системы. Дифференцированное внесение гранулированных удобрений с автоматическим выдерживанием нормы при изменении скорости для разбрасывателей удобрений по картам-заданиям. Автоматического совместного или раздельного выдерживания нормы внесения 2-х дозаторов посевного комплекса или сеялки, оборудованных вариаторами.

Обработка группой с использованием системы «Агронавигатор-тренажер»

• ручным вводом требуемых координат разбивки гонов;
• загрузкой файла разбивки.

Преимущества системы «Агронавигатор-тренажер»

• Функционал не ограничивается только параллельным вождением, без автоматики.
• «Агронавигатор-тренажер» нацелен на полноценное обучение технологиям проведения сельскохозяйственных операций, а не только на азы работы с навигацией.
• Ценовой порог менее 100 тысяч рублей, как правило, – это цена обычного навигатора (планшетного типа) с антенной. "Агронавигатор Тип 7" поставляется со встроенными ключами для автоматики, готовый к установке на опрыскиватель, разбрасыватель или сеялку, просто подключается необходимый кабель и выбирается антенна с нужной точностью для работы на полях (в учебном классе она не нужна).
• «Агронавигатор плюс» имеет изначально больший функционал и возможности доукомплектации.
• Идет разработка комплекта поставки с кабиной.

Обратите внимание! Основное отличие Агро-тренажера Тип 7 от Smart заключается в том, что Тип 7 может подключаться к стендам: опрыскиватель (с ванной, форсунками, секциями); разбрасыватель (с актуатором и заслонками); сеялка со всеми датчиками системы СКИФ. Информация с экрана "Агронавигатора" выводится на ПК или проектор, а не просто на экран агронавигатора.

Комплектация

1. Монитор системы параллельного вождения/бортового компьютера «Агронавигатор».

2. Игровой руль (12 функциональных кнопок, рычаг переключения передач, 2 подрулевых переключателя, режим вибрации руля) + педали.

3. Преобразователь питания 220/12 вольт.

4. Опция вывода изображения экрана на ПК (встроенная плата + кабель связи) — для Агронавигатора Тип 7.

Смарт антенны

• Внешняя смарт-антенна «Стриж-02 Агро-01» в моноблоке с ГЛОНАСС/GPS приемником, одночастотный режим позиционирования по кодовым измерениям, DGPS, SBAS, 10 Гц, точность параллельного вождения 30-40 см.
• Внешняя смарт-антенна «Стриж-02 Агро-03» в моноблоке с ГЛОНАСС/GPS приемником, с 2-х частотной платой Unicorecomm UM482 (с возможностью расширения до RTK), 10 Гц, фильтр DPF, точность параллельного вождения 15-20 см, в течение 15-20 мин. с ручной коррекцией местоположения в системе «Агронавигатор».
• Внешняя антенна «Стриж-02 Агро-К3» ГЛОНАСС/GPS приемник с 2-х частотной RTK платой Unicorecomm UM482, 10гц, фильтр DPF. Компенсация углов крена при наклонах трактора. Точность параллельного вождения 15-20 см. в течение 15-20 мин., с ручной коррекцией местоположения в системе «Агронавигатор».
