- Смарт
- Тип 7
- Тип 7 с антенной точностью 30-40 см
- Тип 7 с антенной точностью 15-20 см с компенсацией углов крена
Описание
Система «Агронавигатор-Тренажер» используется для получения практических навыков параллельного вождения автотракторной техники в ручном и автоматическом режимах управления, за столом в аудитории и на тракторе, в поле, при реальных обработках.
Навигационный комплекс (НК) / Бортовой компьютер (БК) «Агронавигатор» можно перевести в специальный режим работы «Тренажер-симулятор», который совместно с игровым рулем и педалями, дает возможность провести обучение водителя технологии параллельного вождения и внесения материалов вне трактора, полностью исключив затраты хозяйства на авто, ГСМ и амортизацию техники.
Система «Агронавигатор-Тренажер» предназначена для обучения учащихся средних и высших учебных заведений практическому выполнению обработок на поле, обеспечивая весь производственный цикл от создания карт-заданий и проведению обработки до анализа результатов выполненных работ по параллельному вождению автотракторной техники при химической обработке полей, севе и внесении удобрений. Аналогов подобного оборудования среди импортных и российских систем точного земледелия нет.
Технические характеристики
|
USB |
USB 2.0 |
|
Встроенная память |
Без ограничений |
|
Габаритные размеры |
Монитор: 230 х 200 х 70 мм |
|
Габаритные размеры в упаковке |
Тренажер: 42 х 32 х 42 см | тренажер с антенной: 42 х 38 х 60 см |
|
Гарантия |
12 мес. |
|
Дисплей |
Цветной ЖК с повышенной яркостью |
|
Диагональ экрана |
8” (20,32 см), с механическими и дублирующими сенсорными кнопками управления |
|
Измерение площади |
Есть |
|
Интерфейс |
RS-232, протокол NMEA-183, обработка слов $RMC, $GGA, $VTG, $ZDA, $GSA, $GSV |
|
Контроль обработок на ПК |
Подключение к ПК через USB вход, обменный формат KML и TXT |
|
Крепление |
Металлический кронштейн |
|
Масса |
1,3 кг (без тренажера-симулятора) |
|
Масса с упаковкой |
Тренажер: 9 кг | тренажер с антенной: 14 кг |
|
Питание |
U = +9÷+36 В, I max = 1,5 А, защита от переполюсовки и «дребезга» контактов |
|
Поддержка спутниковых систем |
GPS / ГЛОНАСС / SBAS |
|
Программы обработки |
Доступны 3 пользовательские программы: «Опрыскивание», «Внесение удобрений», «Посев» |
|
Руководство пользователя |
На бумажном носителе + встроенная справочная система |
|
Способ упаковки |
Картонная коробка |
|
Страна производитель |
Россия |
|
Точность вождения |
В зависимости от модели внешнего приемника (не входит в стандартный комплект поставки): 2-3 см | 15-20 см | 30-40 см |
|
Условия эксплуатации |
От -10 до +80 °С |
|
Фильтр коррекции |
DPF |
|
Частота фиксаций координат |
До 10 Гц, в зависимости от модели внешнего приемника |
Основные функции
В учебном классе:
- Подготовка на ПК карты поля, на котором планируются ночные обработки, с выделением на нем внутренних препятствий и загрузка подготовленных файлов в навигатор;
- Определение необходимых параметров форсунок для обеспечения заданной нормы внесения раствора пестицида и ввод требуемых параметров обработки и характеристик опрыскивателя в навигатор;
- Определение плана обработки поля, исходя из текущего направления ветра, направления борозд на поле от посевного агрегата и наличия внутренних препятствий (овраги, лесные массивы и т.п.);
- Выполнение обработки поля с выдерживанием заданных параметров внесения раствора пестицидов с контролем выдерживания скоростного режима и местоположения секций штанги опрыскивателя относительно ранее обработанных участков;
- Контроль выполненной обработки на предмет наличия «огрехов» и правильности выдерживания скоростного режима.
- Вынос геодезических координат характерных точек с электронной карты полей хозяйства непосредственно на земельный участок;
- Измерение площадей полей и их участков.
Три встроенные программы навигации и управления исполнительными механизмами
-
Опрыскивание с дифференцированным автоматическим выдерживанием нормы внесение по картам-заданиям при изменении скорости и автоматическим отключением до 10 секций и форсунок штанги.
-
Сеялка с контролем высева для пневматической сеялки.
-
Почвенного дифференцированного внесения по картам-заданиям КАС и ЖКУ с выдерживанием нормы при изменении скорости и автоматического отключения секций напорной системы. Дифференцированное внесение гранулированных удобрений с автоматическим выдерживанием нормы при изменении скорости для разбрасывателей удобрений по картам-заданиям. Автоматического совместного или раздельного выдерживания нормы внесения 2-х дозаторов посевного комплекса или сеялки, оборудованных вариаторами.
Обработка группой с использованием системы «Агронавигатор-тренажер»
При одинаковой ширине захвата агрегатов возможна обработка поля группой (до 4-х агрегатов). В этом случае координаты точек разбивки гонов переносятся на БНК агрегатов группы двумя способами:- ручным вводом требуемых координат разбивки гонов;
- загрузкой файла разбивки.
Преимущества системы «Агронавигатор-тренажер»
- Функционал не ограничивается только параллельным вождением, без автоматики.
- «Агронавигатор-тренажер» нацелен на полноценное обучение технологиям проведения сельскохозяйственных операций, а не только на азы работы с навигацией.
- Ценовой порог менее 100 тысяч рублей, как правило, – это цена обычного навигатора (планшетного типа) с антенной. "Агронавигатор Тип 7" поставляется со встроенными ключами для автоматики, готовый к установке на опрыскиватель, разбрасыватель или сеялку, просто подключается необходимый кабель и выбирается антенна с нужной точностью для работы на полях (в учебном классе она не нужна).
- «Агронавигатор плюс» имеет изначально больший функционал и возможности доукомплектации.
- Идет разработка комплекта поставки с кабиной.
Обратите внимание! Основное отличие Агро-тренажера Тип 7 от Smart заключается в том, что Тип 7 может подключаться к стендам: опрыскиватель (с ванной, форсунками, секциями); разбрасыватель (с актуатором и заслонками); сеялка со всеми датчиками системы СКИФ. Информация с экрана "Агронавигатора" выводится на ПК или проектор, а не просто на экран агронавигатора.
Комплектация
-

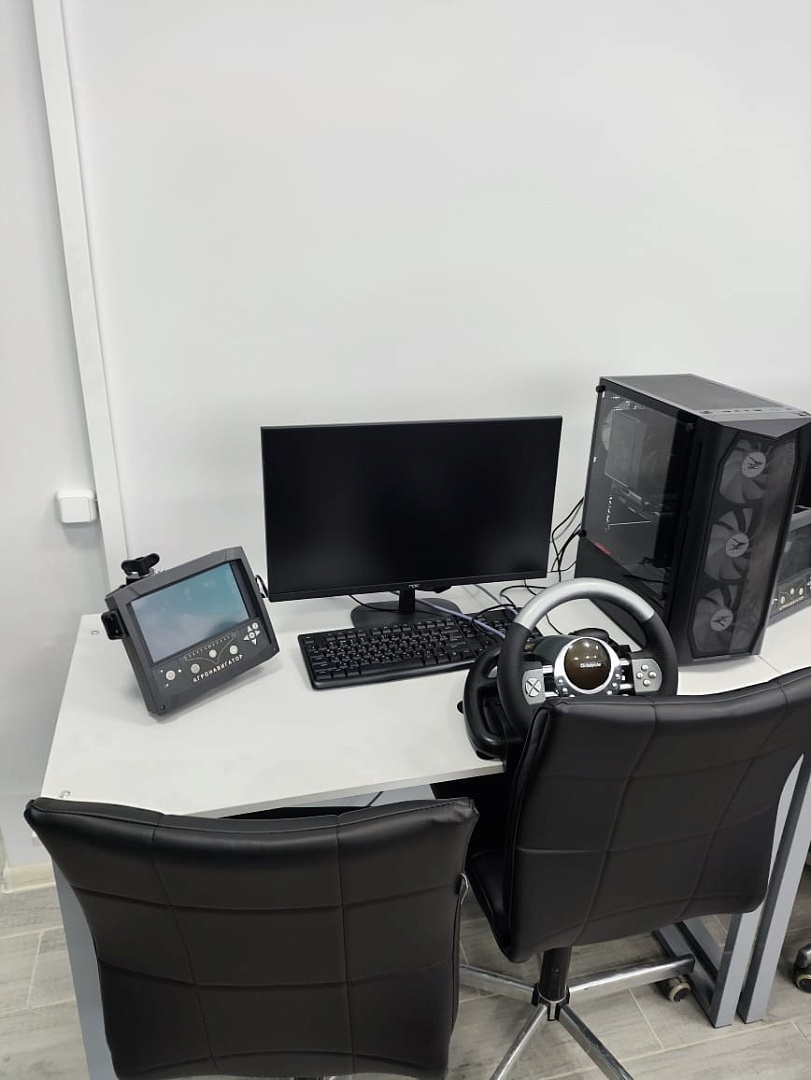

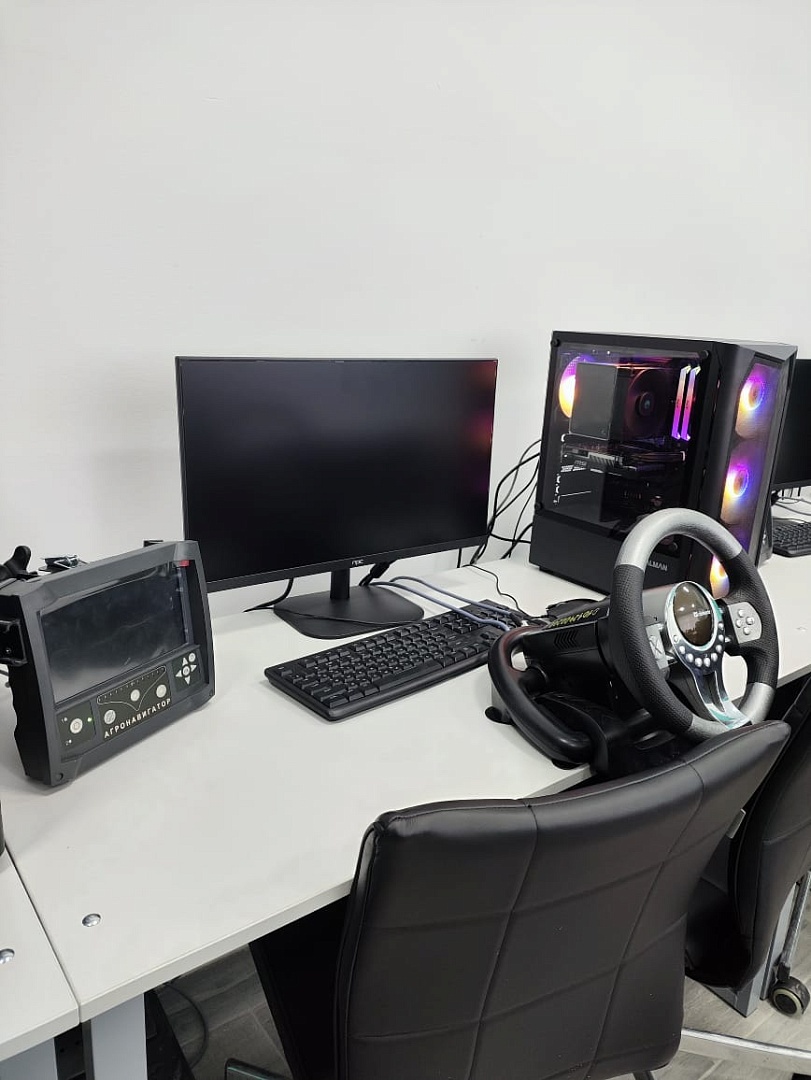

Монитор системы параллельного вождения/бортового компьютера «Агронавигатор».
-
Игровой руль (12 функциональных кнопок, рычаг переключения передач, 2 подрулевых переключателя, режим вибрации руля) + педали.
-
Преобразователь питания 220/12 вольт.
-
Опция вывода изображения экрана на ПК (встроенная плата + кабель связи) — для Агронавигатора Тип 7.
Смарт антенны
Базовый комплект предназначен для работы в аудитории (помещении). Для работы в реальных условиях в полях необходимо подключение навигационного сигнала от внешней GNSS антенны (вход RS-232, протокол NMEA-0183). Смарт антенны «Стриж». совместимы с обоими видами учебного комплекта.- Внешняя смарт-антенна «Стриж-02 Агро-01» в моноблоке с ГЛОНАСС/GPS приемником, одночастотный режим позиционирования по кодовым измерениям, DGPS, SBAS, 10 Гц, точность параллельного вождения 30-40 см.
- Внешняя смарт-антенна «Стриж-02 Агро-03» в моноблоке с ГЛОНАСС/GPS приемником, с 2-х частотной платой Unicorecomm UM482 (с возможностью расширения до RTK), 10 Гц, фильтр DPF, точность параллельного вождения 15-20 см, в течение 15-20 мин. с ручной коррекцией местоположения в системе «Агронавигатор».
- Внешняя антенна «Стриж-02 Агро-К3» ГЛОНАСС/GPS приемник с 2-х частотной RTK платой Unicorecomm UM482, 10гц, фильтр DPF. Компенсация углов крена при наклонах трактора. Точность параллельного вождения 15-20 см. в течение 15-20 мин., с ручной коррекцией местоположения в системе «Агронавигатор».
