Система Агронавигации Агроглобал AGN АТ5 RTK

Описание

Агронавигатор предназначен для выполнения широкого спектра работ. Главная задача прибора: навигация сельскохозяйственной техники, мониторинг процесса опрыскивания и разбрасывания. Подключение блока управления опрыскивателем позволяет AGN АТ5 контролировать объем добавления химических составов на гектар. Также устройство имеет функцию автоматического/ручного управления секциями. Вы можете использовать эту опцию для отключения секций при заходе на обработанный участок.

Стандартная точность агронавигатора составляет 20-30 см (15-20 см и 2-4 см для модели RTK). Встроенный 3G модем позволяет принимать RTK поправки и передавать отчет о проделанной работе через систему онлайн-мониторинга Wialon.

Особенности Агроглобал AGN АТ5

Это модель с простым и удобным интерфейсом, который имеет полноценный обучающий режим для новичков. Обучение происходит в интерактивном формате и позволяет полностью ознакомиться с функциональными возможностями прибора за короткий промежуток времени.

Устройство наглядно визуализирует весь процесс обработки участка, подсвечивая пропуски, перекрытия, отмечая ширину захвата, скорость и пр. Для удобства механизатора присутствуют встроенные геокарты, на которых отмечены дороги и капитальные постройки. Это облегчает ориентирование на местности.

Высокоточный агронавигатор позволяет подключить дополнительное оборудование для полного управления всем комплексом сельскохозяйственных работ. Благодаря этому вы можете:

• Повысить точность. У модели AGN АТ5 RTK точность доходит до 2-4 см при работе с платными поправками RTK.
• Управлять опрыскивателем. Блок управления опрыскивателем AGN-CMU-01M контролирует норму внесения химии и отключает секции штанги при заходе на ранее обработанную территорию.

Пять шаблонов движения

Агроглобал AGN АТ5 имеет несколько режимов работы для решения разных сельскохозяйственных задач.

Прямая АВ

В этом режиме устройство делит участок на параллельные направляющие. Агрегат движется по линиям с высокой точностью, что исключает образование пропусков и перекрытий. Расстояние между параллельными линиями равно ширине захвата транспортного средства. Этот шаблон движения обычно выбирают для полей прямоугольной формы или для больших участков.

Периметр

При выборе этого режима агрегат сначала объезжает границы поля, а потом проводит обработку внутри обозначенного периметра. При необходимости вы можете задать настройки так, чтобы при выезде за границы участка обработка автоматически останавливалась.

Произвольная форма

В этом режиме техника работает без направляющих линий и при движении ориентируется на последний прогон. Такой шаблон используют для обработки участков с препятствиями, а также для полей непрямоугольной формы.

Идентичные кривые

Шаблон строит на участке направляющие линии, которые имеют не прямую, а произвольную траекторию. Идентичные кривые обычно требуются на участках с массивными препятствиями, которые нужно объехать, или на полях неправильной формы.

Замер площади

Режим позволяет измерить площадь поля благодаря точной спутниковой навигации. Погрешность измерений зависит от качества спутниковых сигналов и особенностей местности, на которой проводится замер.

Функция мониторинга Wialon IPS

Отслеживание проделанной работы с помощью GPS/ГЛОНАСС происходит через систему Wialon. Она обеспечивает удаленное отслеживание техники в полях и показывает объемы внесенных химических составов. Система ориентируется на нормы расхода и подает сигнал механизатору при отклонении от установленных значений. Спутниковая навигация позволяет отслеживать пройденный путь, заданные параметры агрегата, время обработки участка. Это помогает не только подсчитать себестоимость работы, но и сэкономить средства.

Характеристики

Дополнительные функции

• Режим работы день/ночь;
• Подсчет размера обработанной площади;
• Наблюдение за процессом обработки в режиме реального времени: механизатор получает информацию о скорости агрегата, ширине захвата орудия, используемом шаблоне движения и пр.;
• Возможность самостоятельно устанавливать ширину захвата;
• Визуализация отклонений от установленного курса: если транспортное средство отходит от маршрута, навигатор выводит соответствующее уведомление на экран;
• Режим автокалибровки. Позволяет возобновить работу после перерыва в том месте, где механизатор закончил движение;
• Подключение камеры заднего вида, в том числе, моделей с инфракрасной подсветкой;
• Подключение блока управления опрыскивателем для контроля нормы внесения и управления секциями агрегата;
• Авиарежим: механизатор может обрабатывать поле размером более 300 Га за один заход;
• Получение отчетов на SD-карту (в формате kml-файл) или на удаленный сервер (Wialon);
• Возможность картирования трека на GoogleMaps.

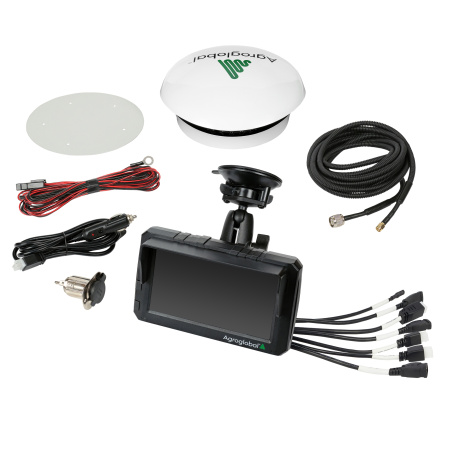

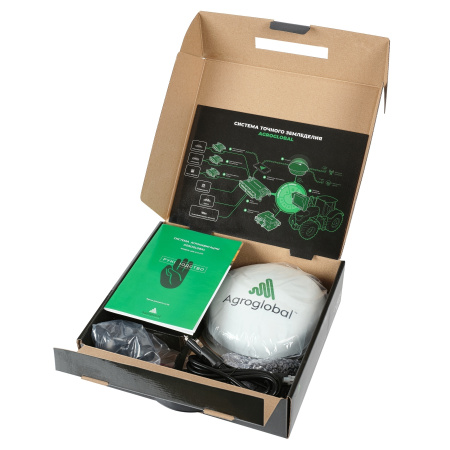

Комплектация

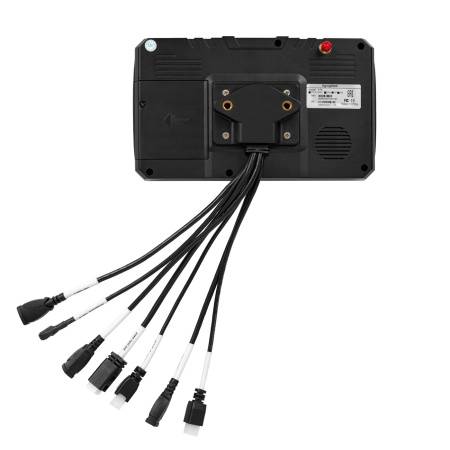

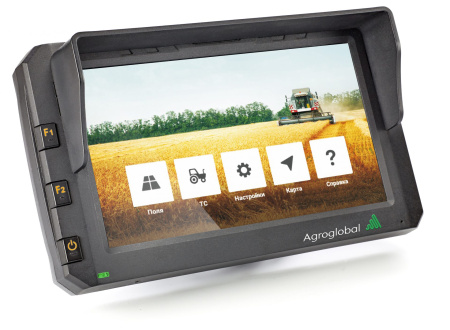

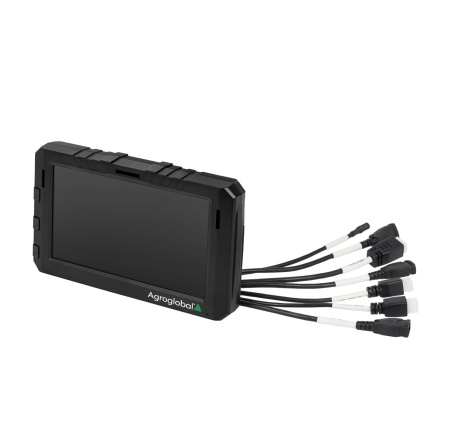

1. Головное устройство Agroglobal AGN AT5 .

2. Кронштейн для крепления.

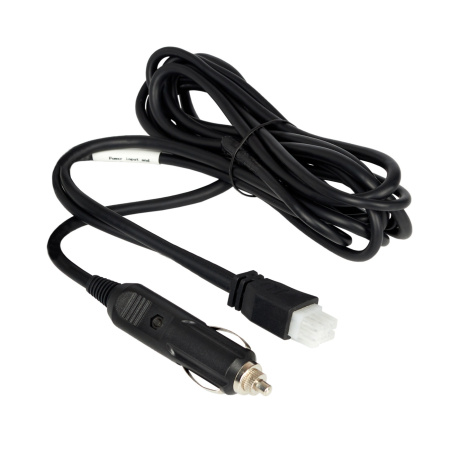

3. Кабель питания (в гнездо прикуривателя).

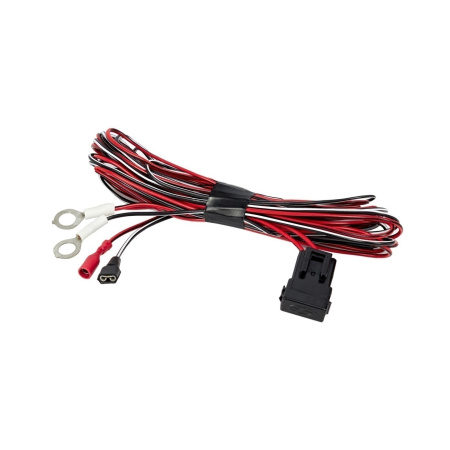

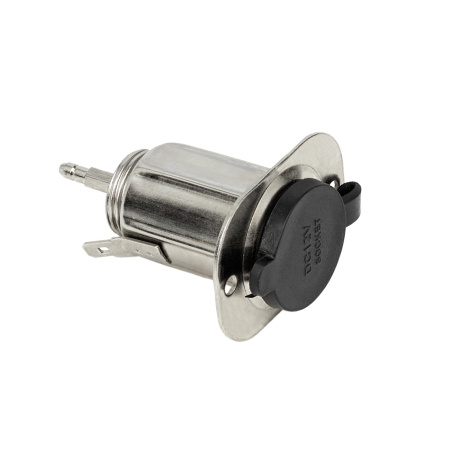

4. Гнездо прикуривателя с проводами.

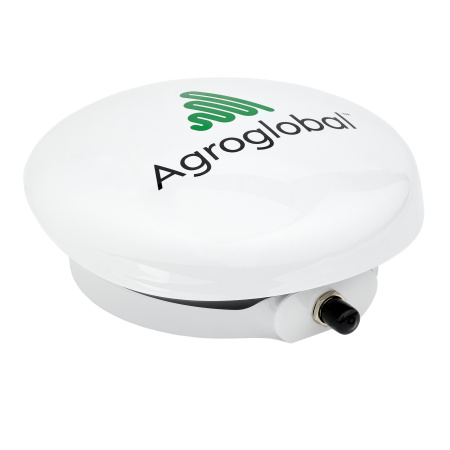

5. Усиленная антенна GNSS AGN 3.3.

6. Металлическая пластина для антенны.

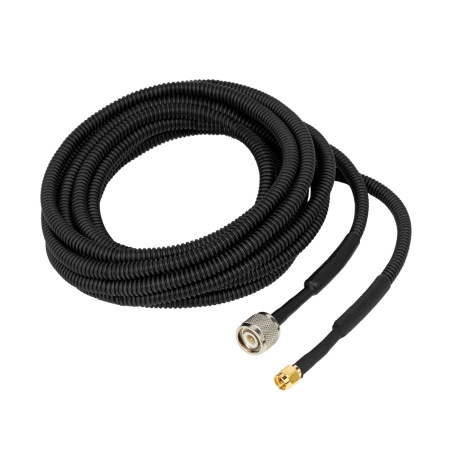

7. Антенный кабель в гофрированной трубе длиной 4 м.

8. Карта памяти microSD 8 Гб (только для модели AGN AT5 RTK).

9. Руководство пользователя.

Дополнительное оборудование

Агроглобал AGN АТ5 дает возможность подключить дополнительные устройства, оптимизирующие работу навигатора.

Блок управления опрыскивателем AGN-SMU-01

Блок позволяет собрать полноценную систему управления транспортным средством. С его помощью механизатор получает контроль над внесением жидких удобрений, задает параметры расхода рабочей жидкости, настраивает количество используемых секций, автоматизирует их включение и отключение.

Блок управления также позволяет:

• Контролировать главный клапан;
• Управлять секционными клапанами вручную или автоматически (до 9 секций за раз);
• Автоматизировать процесс расхода жидкости, исходя из скорости движения агрегата и установленной нормы внесения;
• Управлять подсветкой форсунок.

Технические характеристики:

• Производитель арматуры GEO LINE, ARAG
• Производитель расходомера GEO LINE, ARAG
• Тип подключения 3-х приводной, пропорциональный клапан 2-х проводный
• Исполнительные механизмы:
• Секционные клапаны (2-3 ходовые)
• Регулировочный клапан (3 ходовой)
• Главный клапан (3 ходовой)
• Управляемая форсунка, Lin интерфейс
• Подсветка форсунок (2 канала по 8 А)

Элементы подсветки форсунок

Подсветка — дополнительный элемент конструкции, позволяющий контролировать распыление химии в ночное время суток. Визуальная оценка проделанной работы необходима, так как от этого зависит точность внесения химических средств.

Технические характеристики подсветки:

• Напряжение питания — от 9 до 28 В, полярность значения не имеет;
• Материал корпуса: сплав АМГ6 (химически стойкий).
• Цветовая температура 3000°К (4000°К по желанию);
• Диаграмма направленности 2 х 120° («Бабочка»);
• Тип разъема: AMP, серии SUPERSEAL 1,5;
• Потребляемая мощность — 1,6 Вт;
• Световой поток — 200 лм;
• Габариты 65 х 18 мм;
• Крепление: болт М8.
