Дисплей GFX-750™

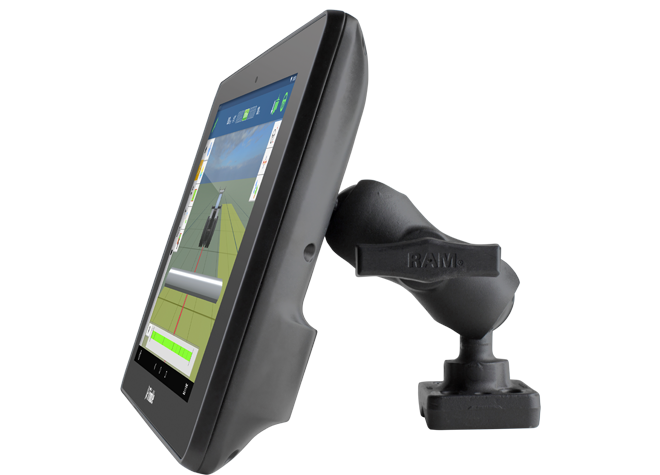

Дисплейная система Trimble GFX-750 – входит в линейку удобных и надежных навигационных дисплеев Trimble Agriculture, на платформе Android. Курсоуказатель оснащен всеми отличительными черты девайсов от Trimble. Он имеет продуманную систему креплений на крыше, оборудован Bluetooth и Wi-Fi, а также совместим с ISOBUS.
При помощи навигационного контролера NAV-900 у агронавигатор работает с несколькими спутниковыми созвездиями, что позволяет лучше ориентироваться на местности. Одним из плюсов Trimble GFX-750 можно считать то, что в его начинке заложено программное обеспечение от Precision-IQTM. Данное ПО имеет одни из самых эффективных показателей.
Характеристики
- Диагональ экрана 25.6 см (10.1”) с высоким разрешением (1280х800), multi-touch (PCAP).
- Сенсорный экран
- Видеовход для подключения камер
- Встроенный GPS-приемник
- Возможность приема поправок RTK (2–3 см)
- Возможность приема поправок OmniSTAR HP (5–10 см)
- Возможность приема поправок OmniSTAR XP (8–10 см)
- Возможность приема поправок OmniSTAR VBS (15–30 см)
- Субметровая точность
- Возможность приема сигнала ГЛОНАСС
- Возможность использования подруливающего устройства
- Возможность подключения гидравлического автопилота
- Возможность управления прицепным оборудованием (опрыскиватель, сеялка)
- Возможность управления дифференцированным внесением
- Использование датчиков GreenSeeker
- Совместимость с офисным ПО
- Порты USB для загрузки обновлений и выгрузки данных
- Разъёмы карт памяти для загрузки обновлений и выгрузки данных
- Встроенная аккумуляторная батарея
- Пыле- и влагозащищённость
- Возможность измерения площади по контуру
- Программа дорожной навигации
- Светодиодная линейка
- Встроенный фильтр On-Pass, e-Dif, Gl1de
Функционал
1.Большой выбор шаблонов курсоуказания:
|
Название |
Действие |
|---|---|
|
Автоматическое замыкание |
Можно установить расстояние автоматического замыкания |
|
Создание границ |
Этот шаблон позволяет вам определить границы поля, которое может содержать в себе множество траекторий движения. |
|
Создание поворотной полосы |
Используйте шаблон поворотной полосы, чтобы создать траекторию проходов по полю и последующего разворота |
|
Создание круговой траектории |
Используйте шаблон круговой траектории на полях, орошаемых с помощью поворотных дождевальных машин. Используя этот шаблон вы можете двигаться концентрическими кругами вокруг центральной точки. |
|
Создание линии АВ |
Используйте эту простейшую форму, когда вам не нужно задавать поворотные полосы, и вы хотите двигаться по полю вдоль прямых параллельных линий. |
|
Создание ориентированной линии курса А+ |
Аналогична линии курса AB. Полезна, когда вам нужно двигаться точно параллельно последней пройденной линии AB (например, при переходе на соседнее поле, при пропуске и выезде на полевую дорогу). |
|
Создание линии ориентира |
Используйте эту линию, чтобы указать линейные элементы на поле, которых следует избегать, например, заборы, канавы, подъездные дороги и т. п. |
|
Создание точки ориентира |
Точки ориентира позволяют указать одиночные элементы на поле, которых следует избегать, например, деревья, камни и т.п. |
|
Создание площадного ориентира (производительного или непроизводительного участка) |
Площадные ориентиры позволяют указать области на поле, которых следует избегать, например, пруд, болото или участок не требующий обработки. |
2. Прямая связь сельскохозяйственной машины с рабочими агрегатами с помощью Field-IQ™ Basic или ISOBUS В
3. Возможность использования современных сигналов коррекций, включая CenterPoint® RTK, CenterPoint VRS, технологию Trimble RTX™ и SBAS с помощью контроллера NAV-900
4. Совместимость с системами автоматического вождения Trimble Autopilot™ с гидравлическим или электрическим подключением
5. Совместимость с программным обеспечением Trimble Ag Software для контроля, учета и принятия управленческих решений по всему хозяйству
Преимущества
- Быстрый выбор элементов, настройка интерфейса путём перемещения виджетов приложений, управление в одно касание, прокрутка - всё с помощью одной руки.
- Цветной сенсорный экран с высоким разрешением и большой диагональю – 10″ (25.6 см).
- Операционная система на базе Android, позволяющая настраивать дисплей для любых видов работ.
- Прочная конструкция для повседневной работы в поле, даже в самых суровых условиях окружающей среды.
- Одна встроенная камера, поддержка дополнительных внешних камер.
- Простой перенос между машинами.
- Гибкий выбор метода подключения различных устройств благодаря встроенным функциям беспроводной связи, включая Bluetooth®, Wi-Fi и высокоскоростную связь BroadR-Reach®.
Комплектация
- Дисплей GFX-750
- Соединительный кабель
- Навигационный контроллер NAV-900
- Кабель питания GFX-750 и данных CAN (1) дисплея.
- Главная монтажная пластина NAV-900
- Кронштейн крепления NAV-900
- Переходник Spar с зажимным креплением
- Переходник CNH с зажимным креплением
- Переходник Agco
- Переходник JD 64898
- Кронштейн крепления: 16,5” – 28,5” 55349
- Кронштейн крепления: 27,5” – 37,5”
- Кронштейн крепления: 36,5” – 46,5”
- Кронштейн крепления: 45” - 55”
- Кронштейн крепления: 54” – 64” (137,16 mm – 162,56 mm)
Варианты установки
1. Установка с помощью двусторонней клеевой ленты VHB.
При выполнении высокоточных сельскохозяйственных работ не рекомендуется выполнять установку с помощью монтажной ленты VHB; поскольку некоторые кабины могут иметь недостаточно жесткую конструкцию, рекомендуется выполнять установку на более жестком креплении.
2. Заводские крепления (переходники и кронштейны).
3. Кронштейн крепления.Доступные сервисы коррекции
Компания Trimble предлагает широкий спектр сервисов коррекции – как для работы с культурами, требующими сантиметровой точности, так и для работ, требующих точности менее метра.
|
Служба коррекции |
Уровень точности по проходам |
Уровень точности по годам |
|
CenterPoint RTK |
1"> (2,5 cm) |
|
|
CenterPoint VRS |
1"> (2,5 cm) |
|
|
CenterPoint RTX Fast |
1"> (2,5 cm) |
1"> (2,5 cm) |
|
CenterPoint RTX Standard |
1"> (2,5 cm) |
1"> (2,5 cm) |
|
OmniSTAR |
3-4" (8-10 см) |
|
|
RangePoint RTX |
6" (15 см) по проходам |
20" (50 см) повторяемый |
|
SBAS |
меньше метра |
на уровне метра |
Предоставляем подписку на поправки координат для навигационных систем параллельного вождения Trimble Range point RTX!
Стоимость: 40 405 руб.
Предоставляем подробную и пошаговую инструкцию по активации поправок, вы сможете самостоятельно настроить ваш навигатор, систему подруливания или автопилот на требуемую точность для определённых полевых работ.
- После оплаты присылаете фото серийного номера монитора и антенного блока nav900.
- Мы делаем запрос кода. Ждём от 30 минут до 3-х дней. Обычно пол часа.
- Далее процедура по инструкции и заявленная точность обеспечена.
Характеристики NAV 900 Контроллер
- Современный приемник GNSS и контроллер навигации в одном корпусе.
- Встроенные расширенные средства навигации, точность инерциальной системы IMU при работе на участках с отсутствующим сигналом GPS
- Самый мощный приемник GNSS, соединяющий до 58 спутников и до 336 каналов GNSS.
- Поддерживает GPS, ГЛОНАСС, Galileo, Beidou, WAAS, EGNOS.
- Поддержка L-диапазона спутника: частоты L1, L2 и L5.
- Поддерживает множество вариантов коррекции, включая SBAS, RTK и RTX – как для культур, где важна сантиметровая точность обработки, так и для культур, при работе с которыми достаточно дециметровой точности
- Первый год бесплатная подписка на сервис Trimble RangePoint RTX
- Возможность подключения внешних радио и GSM модемов
Поддерживаемые системы управления
- CAN соединение для установки автопилота на подготовленные трактора
- Электрический автопилот Autopilot Motor Drive (APMD)
- Гидравлический автопилот для неподготовленных тракторов External NAV II/III

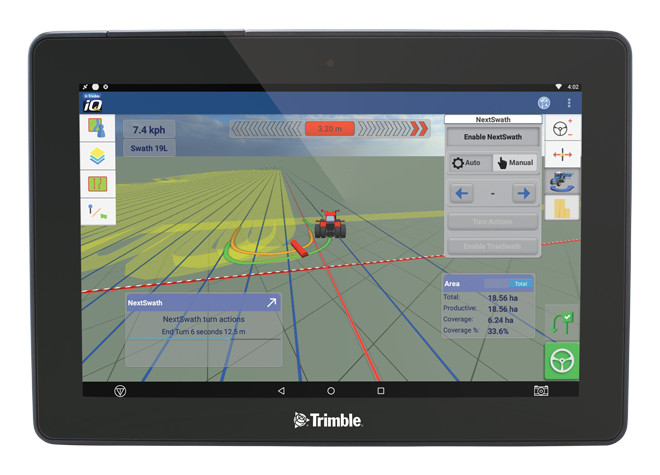

- Поддерживается функция автоматического разворота в конце гона - NextSwath
- Ручное управление.
Функции Precision-IQ
- Контроль внесения одного продукта
- Контроль внесения мульти продукта
- Field-IQ Basic (контроль внесения жидкого продукта).
- ISOBUS UT.
- ISOBUS TC-SC (Trimble Version).
- Серийный протокол TUVR.
- Виртуальное отключение секций
