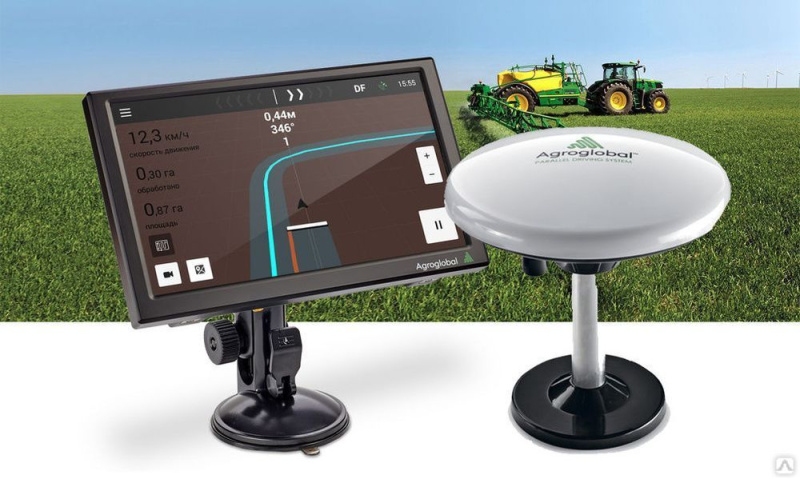

Агронавигатор Агроглобал AGN 8000

Агронавигатор Agroglobal – это курсоуказатель, который не только контролирует ход транспорта при полевых работах, но и следит за внесением химических составов в почву. Он автоматически просчитывает норму удобрений на гектар, при этом если машина второй раз проезжает по обработанному участку – секции(форсунки) автоматически отключаются.

Агронавигатор через 3G модемом подключается к RTK системам. Так в режиме реального времени можно получать необходимые данные, и, при необходимости, вносить правки.

Помимо этого, в комплектацию агронавигатора входит геодезическая двухдиапазонная антенна AGN25, работающая с группировками спутников ГЛОНАСС и GPS.

Отметим, что курсоуказатели «Agroglobal» подходят даже для небольших хозяйств (с площадью земель от 100 до 1 000 Га). К нему прилагается доступная и простая инструкция, поэтому сложностей в установке и дальнейшим использованием – не возникнет.

За счет простого и понятного интерфейса управлять им легко и доступно каждому. Курсоуказатель позволит использовать оборудование даже новичкам в данном деле.

Встроенное специальное программное обеспечение позволяет этому устройству:

• измерять площадь и периметр полей;
• работать в ночное время суток;
• фиксировать в памяти размер обработанной площади;
• передавать сведенья на ПК о масштабах проделанной работы;
• работать в двух режимах: параллельной и кривой езды;
• подключать видеокамеру.

В комплект агронавигатора уже входит усиленная антенна. Это мощная канадская геоденезическая двухдиапазонная антенна AGN25 не хуже дорогостоящих аналогов.

Прибор произведен в Южной Корее по специальному заказу и имеет уникальные запатентованные технологии:

• Запатентованный математический алгоритм Agroplay применяется только в агронавигаторе Агроглобал. Он сглаживает и отфильтровывает отраженные сигналы спутников, это позволяет работать в поле с высокой точностью на межрядье.
• Яркость до 700 кд/м2 минимизирует блики даже при попадании прямых солнечных лучей
• Режим работы ДЕНЬ/НОЧь активизируется одним касанием

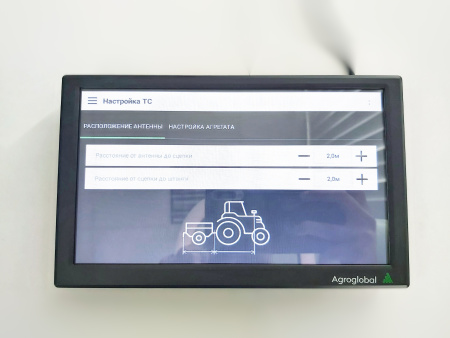

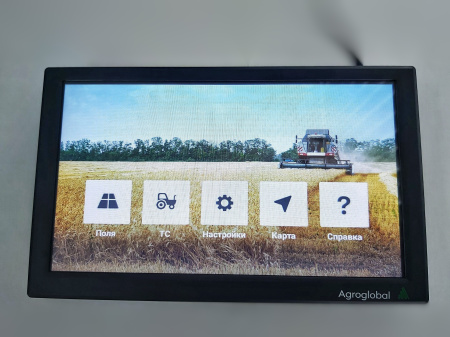

• Полностью сенсорное управление экраном
• Пять шаблонов движения: «Прямая АВ», «Периметр», «Произвольная форма», фото шаблонов движения
• Цветной дисплей с диагональю 8 дюймов
• Позволяет хранить поля и выгружать их на компьютер использовать созданные карты на «Google map», расширение kml
• Подсчет обработанной площади поля, визуализация процесса обработки
• Отображение скорости, текущего времени, ширины захвата орудия, пересечения зон обработки, текущего шаблона движения
• Полноценный авиарежим, возможность обработки полей более 300 Га разового захода, частота 10 Герц
• Работа устройства в широком диапазоне напряжений (от 10 В до 32 В)
• Внешняя карта памяти, 8 GB — хранение полей и данных
• Встроенные геокарты позволяют сориентироваться на местности механизатору с отмеченными дорогами и капитальными постройками
• Подключение камеры заднего вида (R-cam), в том числе с ИК подсветкой

Основные функции

1. Точность курсоуказания между рядами:

• с правками EGNOS (SBAS) до 20-30 см;
• с двухчастотным RTK приёмником** без RTK поправок 15-20 см;
• с двухчастотным RTK приёмником** с RTK поправками 2-4 см

2. Шаблоны движения позволяют подстроиться под любую форму поля:

3. Рабочие режимы:

• Дневной / ночной
• Режим обработки с воздуха
• Позиционирование на OSM картах

4. Возможность получать отчёты на SD-карту (kml-файл), на удалённый сервер (Wialon)
5. Функция мониторинга Wialon IPS
6. Управление опрыскиванием/разбрасыванием:

• Автоматическое / ручное управление секциями (форсунками).
• Контроль нормы внесения.

Дополнительные функции

• Оснащение агронавигатора солнцезащитным козырьком
• Автоматическая фиксация в памяти устройства обработанного участка поля и его площади;
• Возможность просмотра рабочих полей через- компьютер на Google картах;
• Возможность подключения видеокамеры;
• Визуализация обработанного участка;
• Возможность самостоятельно регулировать ширину захвата до саниметров;
• На дисплее можно самостоятельно изменять масштаб поля, замерять расстояние, визуализировать перекрытия на экране и вести подсчет обработанной площади.

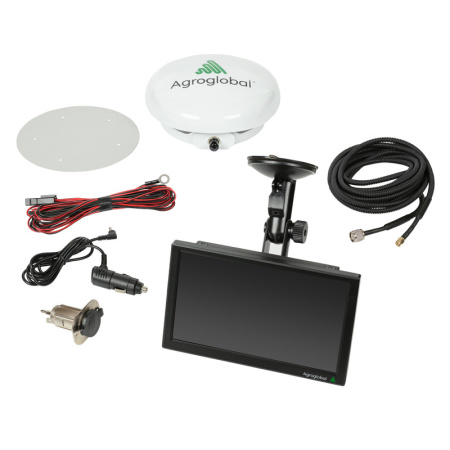

Комплектация

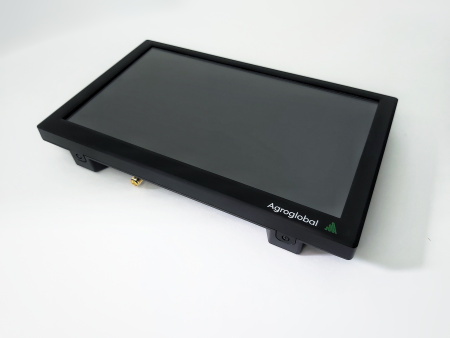

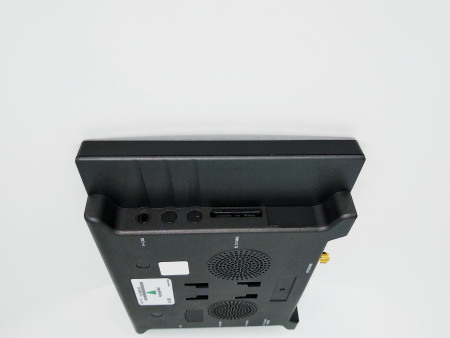

• Монитор 8″ с встроенным 64-х канальным ГНСС приемником

• Двухдиапазонная усиленная антенна AGN-25
• Кабель антенный SMA-SMA 4 м в гофротрубе
• Вакуумный держатель для монитора
• Кабель питания 12/24 с защитой от смены полярности
• Монтажный комплект прикуриватель с проводами, внешним предохранителем и клемами для подключения 12/24 В к аккумулятору
• Руководство пользователя на русском языке
• Гарантийный талон 12 месяцев

Преимущества навигатора

• компактный размер;
• высокая мощность работы антенны;
• надежное магнитное крепление;
• профессиональный встроенный приемник сигналов, который способен поддерживать связь с ГЛОНАСС;
• большой и яркий дисплей на 8 дюймов, позволяющий всецело раскрывать и передавать информацию;
• возможность визуализировать отклонения от курса;
• отображение основных параметров работы (скорость, время, ширина захвата площади, шаблон текущего движения и т.д.);
• простая установка и работа;
• возможность работать в диапазонах от 10 до 32 В;
• прочный корпус, способный выдержать трудные условия эксплуатации (постоянные тряски).

Харатеристики

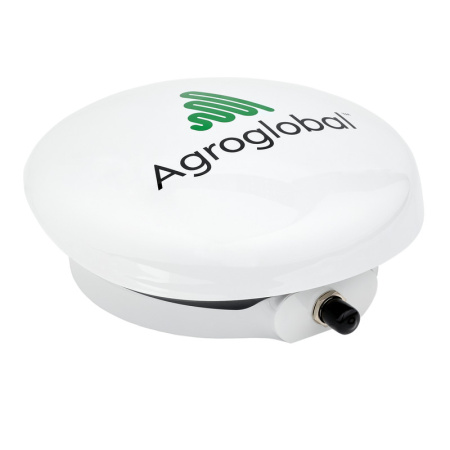

Характеристики антенны AGN25 в комплектации Агронавигатора Agroglobal

• Работает со всеми группировками спутников ГЛОНАСС и GPS;
• Диапазон частот L1/L2 (высокая точность, как у дорогих аналогов);
• 20-30 см точности от ряда к ряду;
• Принимает сигнал под углом 360 °;
• Производство Канада.

К антенне прилагается:

• 4-х метровый кабель в защитной гофре;
• Магнитная площадка для крепления.

Особенности программного обеспечения позволяют

• Работать в ночное время суток;
• Передавать сведенья на ПК;
• Замерять основные параметры полей;
• В двух режимах: параллельной и кривой езды;
• Подключать видеокамеру.

Возможность подключения дополнительного оборудования

1. Блок управления опрыскивателем AGN SMU-01

Блок управления является частью системы контроля над процессом внесения жидких удобрений. С помощью него можно полностью автоматизировать процесс обработки поля.

• Управление главным клапаном
• Управление секционными клапанами в автоматическом и/или в ручном режимах (до 9 секций одновременно)
• Автоматическое управление расходом жидкости в зависимости от скорости движения техники и заданной нормы внесения
• Управление подсветкой форсунок опрыскивателя
• Автоматическое раздельное отключение до 9 гидравлических секций и 8 концевых форсунок c электронным управлением при заходе на обработанный участок
• Материал корпуса БКУ Алюминий
• Класс защиты корпуса IP66
• Климатические условия использования УХЛ (умеренно-холодный климат)
• Тип разъёмов FQ

• Производитель арматуры GEO LINE, ARAG
• Производитель расходометра GEO LINE, ARAG
• Тип подключения 3-х приводной, пропорциональный клапан 2-х проводный
• Исполнительные механизмы:
• Секционные клапаны (2-3 ходовые)
• Регулировочный клапан (3 ходовой)
• Главный клапан (3 ходовой)
• Управляемая форсунка, Lin интерфейс
• Подсветка форсунок (2 канала по 8 А)

2. Элементы подсветки форсунок


 Для оценки работы форсунок в тёмное время суток – между парой секций можно разместить подсветку. Без визуальной оценки качества их работы не обойтись, ведь даже при применении нескольких ступеней фильтрации возможен сбой работы форсунок.

Характеристики элемента подсветки:

• Напряжение питания — от 9 до 28 В, полярность значения не имеет;
• Материал корпуса: сплав АМГ6 (химически стойкий).
• Цветовая температура 3000°К (4000°К по желанию);
• Диаграмма направленности 2х120° («Бабочка»);
• Тип разъёма: AMP, серии SUPERSEAL 1,5;
• Потребляемая мощность — 1,6 Вт;
• Световой поток — 200 лм;
• Габариты 65х18 мм;
• Крепление: болт М8;
