Agroglobal - обзор товаров бренда

Ростовская компания Ростагросервис, которой принадлежит ТМ Agroglobal, создана в 2012 году. За время ее работы сменилось не одно поколение произведенных систем агронавигации. И каждое последующее учитывает опыт использования всех предыдущих. Сегодня Agroglobal выпускает современные курсоуказатели и системы агронавигации, блок управления опрыскивателем и подруливающее устройство. О них и расскажем.

Курсоуказатель Agroglobal (двухчастотник)

Компактный прибор с системой спутниковой навигации. Позволяет обрабатывать поле по заданным траекториям с точностью 15-20 см. Подходит для:

• Внесения жидких и твердых составов (удобрений, пестицидов, гербицидов, средств для борьбы с вредителями)
• Посевных работ с помощью разбрасывателей (румов).

Поскольку обработка идет полоса к полосе, ощутимо экономятся ГСМ и удобрения. С учетом того, что с каждым годом они дорожают, это весомый плюс курсоуказателя. Еще с этим прибором можно производить замеры площади поля и периметра, сохранять полученные данные и отправлять их на внешние системы мониторинга.

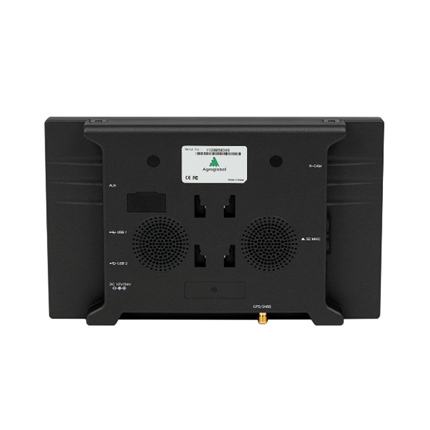

Курсоуказатель устанавливается на вакуумный держатель. У него увеличенная присоска, которая очень хорошо держит дисплей. Что касается питания, то его Agroglobal берет напрямую от аккумулятора. Для удобства в комплекте есть повод с прикуривателем и гнездо прикуривателя.

К прибору подключается ГЛОНАСС/GPS антенна. В комплекте сразу идет усиленная.

Функционал

Экран системы 8″ с яркостью 700 кд/м2. Это одно из самых высоких значений в сравнении с конкурентами. Плюс в комплекте идет увеличенный козырек от солнца. У прибора также есть ночной режим. С видимостью проблем точно не будет.

На дисплее наглядно видны перекрытия, они закрашиваются красным цветом. Здесь же видно скорость движения, время, ширину захвата орудия и текущий шаблон движения.

Agroglobal ловит сигналы от GLONASS (Россия), GPS (США), GALILEO (ЕС), BEIDOU (Китай). Частота приема – 10Гц, за счет чего достигается высокая точность позиционирования. Процессор - четырехъядерный ARM Cortex-A17, мощный и справляется с высокими нагрузками.

Шаблоны движения

• Прямая AB
• Периметр
• Произвольная форма
• Замер площади
• Идентичные кривые
• Работа внутри периметра
• Авиа-режим работы

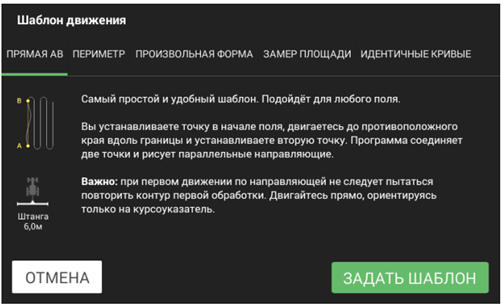

Шаблон движения «Прямая АВ»

Направляющие выстраиваются относительно линии, которую вы проедете от точки А до точки В.

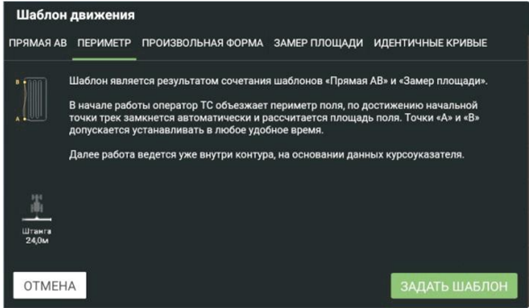

Шаблон движения «Периметр»

Начало работ полностью совпадает с шаблоном «Прямая АВ» — оператор ТС устанавливает точку «А» и точку «В», но при достижении противоположного края поля не заходит на второй гон. Вместо этого он продолжает движение по периметру обрабатываемого поля/участка поля.

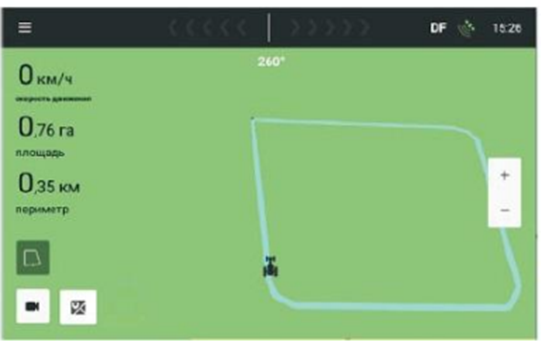

Шаблон движения «Замер площади»

Шаблон движения «Замер площади» используется для приблизительной оценки площади поля. Для этого нужно объехать поле по контуру. Погрешность измерения зависит от качества принимаемых сигналов со спутников, сложности рельефа и погрешности объезда поля.

Характеристики

Экран	8″
Яркость подсветки экрана	700кд/м2
Прием спутниковых сигналов	ГЛОНАСС/GPS/BeiDou/Gallileo
Точность позиционирования	SBAS: до 10см
Выдача данных	От 1 до 10 Гц
Диапазон напряжений	От 10 до 32 В
Питание	От 12 до 24 В
Разъемы	Питание dc 12В/24В Для антенны GPS/GNSS Для подключения видеокамеры r-cam Для флеш-карты sd, mmc
Рабочая температура	От -20 до +70 град. Цельсия

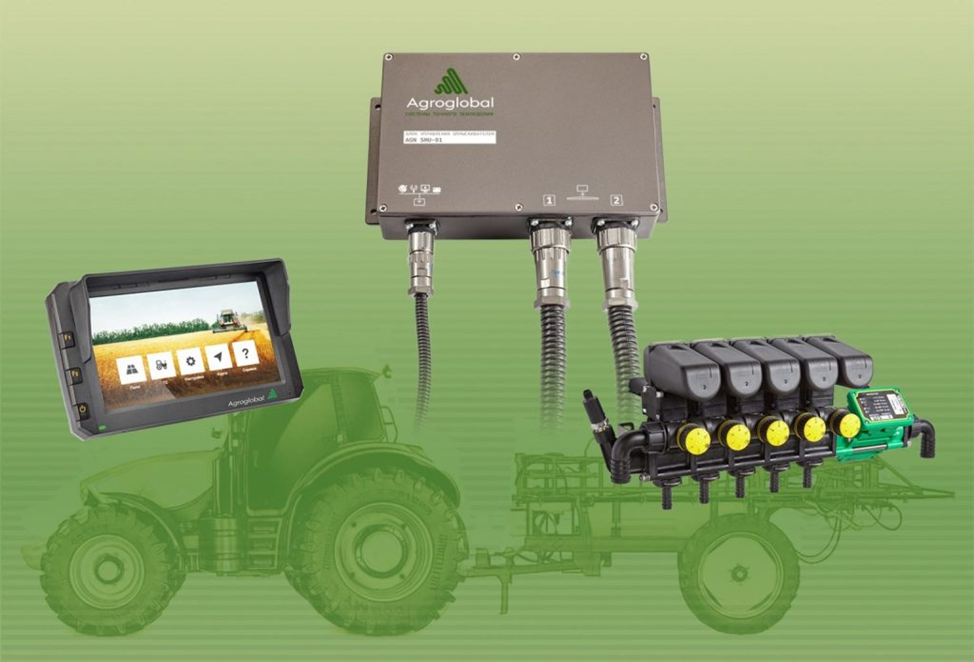

Система агронавигации АТ7

Эта компьютерная система создана для опрыскивателей. Она помогает соблюдать норму внесения и имеет функцию автоматического отключения секций и форсунок. Большой плюс АТ7 – это трехчастотная GNSS антенна и мощный процессор, что дает прибору высокое быстродействие.

• 20-30 см – точность курсоуказателя от ряда к ряду при получении поправок EGNOS (SBAS);
• 15-20 см – с двухчастотным RTK приёмником без RTK поправок;
• 2-4 см – с двухчастотным RTK приёмником с RTK поправками;

Степень защиты корпуса IP 65, это значит, что внутрь не попадет пыль, и детали прослужат долго.

Дисплей цветной 7″. С разрешением 1024 x 600, поддержкой дневного и ночного режимов. Это позволит оператору работать с комфортом в любое время суток, не напрягая глаза.

AGN AT7 может:

• Контролировать объем вносимого раствора при изменении скорости движения опрыскивателя
• Управлять секциями распыления: система самостоятельно отключает или активирует секции
• Отслеживать расход рабочей жидкости, давления в системе и других параметров в реальном времени
• Мониторить обработанные площади, использовать карты полей для дифференцированного внесения химикатов.

Для использования этих функций нужно подключить к блоку управления узел управления опрыскивателем на 5 секций (максимум 9 секций). Для наблюдения за нужным узлом, можно подключить к системе видеокамеру с ИК-освещением.

Установка АТ7 простая и не требует особых навыков. Прибор с вакуумным креплением устанавливается на стекло, питание у него от прикуривателя. Работает в широком диапазоне напряжений – от 10В до 32В.

Агронавигатор Agroglobal АТ7 идет в комплекте с усиленной антенной GNSS AGN 4.0. Систему можно дооснастить подруливающим устройством, которое будет автоматически поворачивать рулевое колесо в нужную сторону.

Характеристики

Экран	7″ Полноэкранный, multi-touch
Яркость подсветки экрана	500 кд/м2
Прием спутниковых сигналов	ГЛОНАСС/GPS/BeiDou/Gallileo
Внешняя память	SD-карта, до 128 Гб
Поддержка камеры	2 канала 720р USB (1 мегапиксель)
3G/4G модем	Встроенный
Антенна GPS	Внешняя активная трехчастотная GNSS-антенна
USB-порты	2х USB2.0 (Micro USB)
Антенный кабель	5м
Операционная система	Android V10
Напряжение питания	12/24В пост.
Потребляемая мощность	≤ 10Вт
Рабочая температура	От -20 до +70 град. Цельсия
Температура хранения	От -40 до +80 град. Цельсия
Степень защиты	IP65
Испытание на вибрацию	5-300 Гц, 2 г

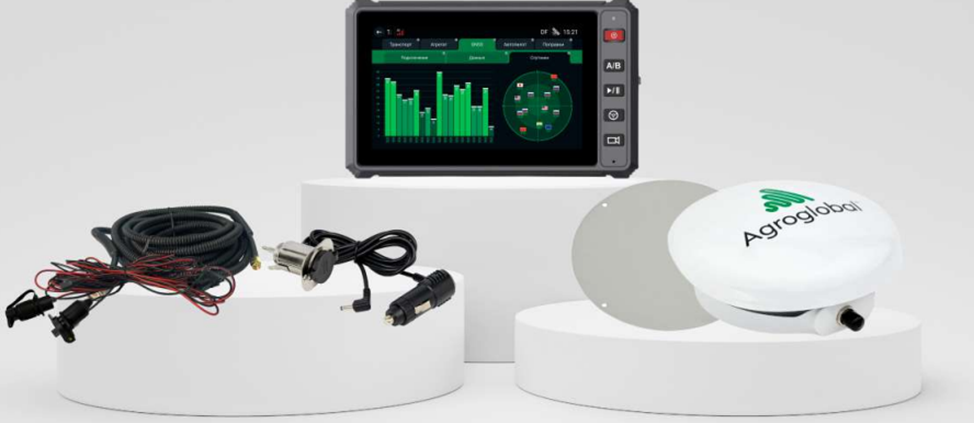

Система агронавигации АТ10 RTK DUAL

Новое поколение агронавигационных систем, которое может контролировать внесение посевного материала и удобрений. В базовой комплектации работает как курсоуказатель, для большинства тракторов отечественного агропрома этого достаточно. Но может устанавливаться и на более современную технику с развитой автоматизацией, работать в связке с подруливающим устройством. АТ10 RTK DUAL умеет самостоятельно управлять техникой, освобождая руки водителя.

Дисплей специально разработан для сельского хозяйства, с учетом суровых условий использования, защищен от пыли, влаги и вибраций.

При автоматическом управлении секциями система сама отключает секции сеялки или опрыскивателя при заходе на ранее обработанный участок.

При дифференцированном внесении АТ10 RTK DUAL автоматически регулирует нормы внесения на разных полях.

Точность курсоуказания от ряда к ряду:

• 15-20 см на бесплатном сигнале
• 2-4 см при работе с платными поправками RTK

Шаблоны движения:

• Параллельные прямые
• Прямая А-В
• Идентичные кривые
• Адаптивные кривые
• Круговой шаблон
• Периметр
• Произвольная форма
• Замер площади

Характеристики

Экран	10,1″
Яркость подсветки экрана	600 кд/м2
Прием спутниковых сигналов	ГЛОНАСС/GPS/BeiDou/Gallileo
Точность позиционирования	RTK до 2 см, SBAS до 10 см
3G/4G модем	Встроенный
Выдача данных	От 1 до 10 Гц
Диапазон напряжений	От 10 до 32 В
Встроенный радиомодем	410-470 МГц
Поддержка камеры	4 канала 720р (1 мегапиксель)
Питание	12-24 В
Разъемы	USB C, USB Host A, TF Card, Nano SIMCard, TNC, SMA, 14PIN, 23PIN
Рабочая температура	От -20 до +70 град. Цельсия

Сравнение агронавигаторов

Модель	Agroglobal 8000	Agroglobal AT7	Agroglobal AT10	Кампус	Курсач	ГлоНаш	AvMap G7
Точность на беспл. сигнале	10-20см	15-20см	15-20см	0-15см	20-30см	20-30см	20-30см
Размер экрана	18х10см	16х9см	22х13см	18х10см	16х9см	22х13см	16х9см
Управл. секциями опрыскивателя	-	+	+	-	-	-	-
Автоконтроль нормы вылева	-	+	+	-	-	-	-
Управление форсунками	-	+	+	-	-	-	-
Подключение автопилота	-	+	+	+	-	+	-
Подключение видеокамеры	+	+	+	-	-	-	-
Агромониторинг	-	+	+	+	+	+	-
Обновления ПО	+	+	+	+	-	-	-

  Плюс Agroglobal в том, что за счет большой дилерской сети сервис максимально быстрый. Запчасти и комплектующие всегда в наличии, а значит работа не встанет на неопределенный срок.

Навигатор сочетает в себе высокую точность и простоту использования, интерфейс у него дружественный, настройка простая. В комплекте сразу идет усиленная антенна, которая держит сигнал на сложном рельефе. Бонусом Agroglobal поддерживает авиаобработку полей на больших скоростях, за счет высокой частоты обновления координат.

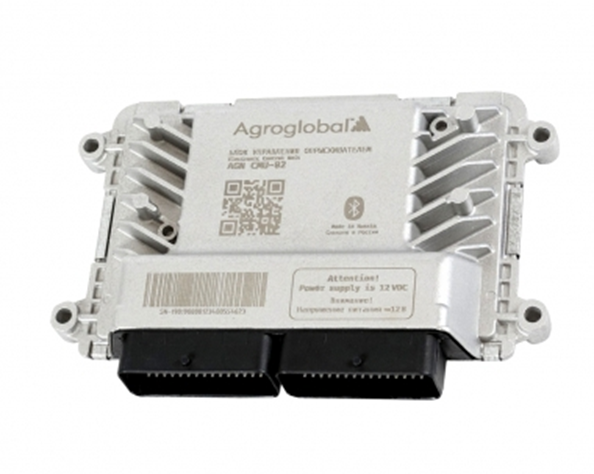

Блок управления AGN CMU-02

Блок управления позволяет контролировать норму внесения при работе опрыскивателей и разбрасывателей удобрений. Блок осуществляет непосредственное управления рабочими узлами опрыскивателя (разбрасывателя) по сигналам от агронавигатора. Ориентируясь на скорость движения, система дозирует раствор. А при заходе на уже обработанный участок она автоматически отключает секции и форсунки опрыскивателя.

Функционал Блока управления AGN-CMU-02

• Управление главным клапаном.
• Управление секционными клапанами в автоматическом и/или ручном режимах.
• Управление пропорциональным клапаном (автоматическое управление расходом жидкости в зависимости от скорости движения опрыскивателя (разбрасывателя) и заданной нормы внесения).
• Управление подсветкой форсунок опрыскивателя.
• Автоматическое раздельное отключение секций и концевых форсунок опрыскивателя при заходе на уже обработанный участок.

Исполнительные механизмы

• Секционные клапаны: 2-3 ходовые
• Регулировочный клапан: 3 ходовой
• Главный клапан: 3 ходовой
• Управляемая форсунка: Lin интерфейс
• Подсветка форсунок: 2 канала по 8 А

Характеристики

Материал корпуса	Алюминий
Класс защиты корпуса	IP67
Климатические условия использования	УХЛ
Совместимость с водораспределительными узлами	ARAG/GEOLILE/POLMAC/TEEJET/LICHENG
Количество каналов управления	12 каналов управления электромеханическими сервоприводами, клапанами 8 каналов для управления концевыми форсунками 4 канала подсветки (до 6А на канал)
Датчики	4 канала для датчиков с интерфейсом типа «токовая петля»
Интерфейсы управления	5 каналов для датчиков с интерфейсом 0-10В 4 канала для дискретных датчиков CAN (для связи с навигатором) Rs 232CAN Bluetooh (управление с телефона)

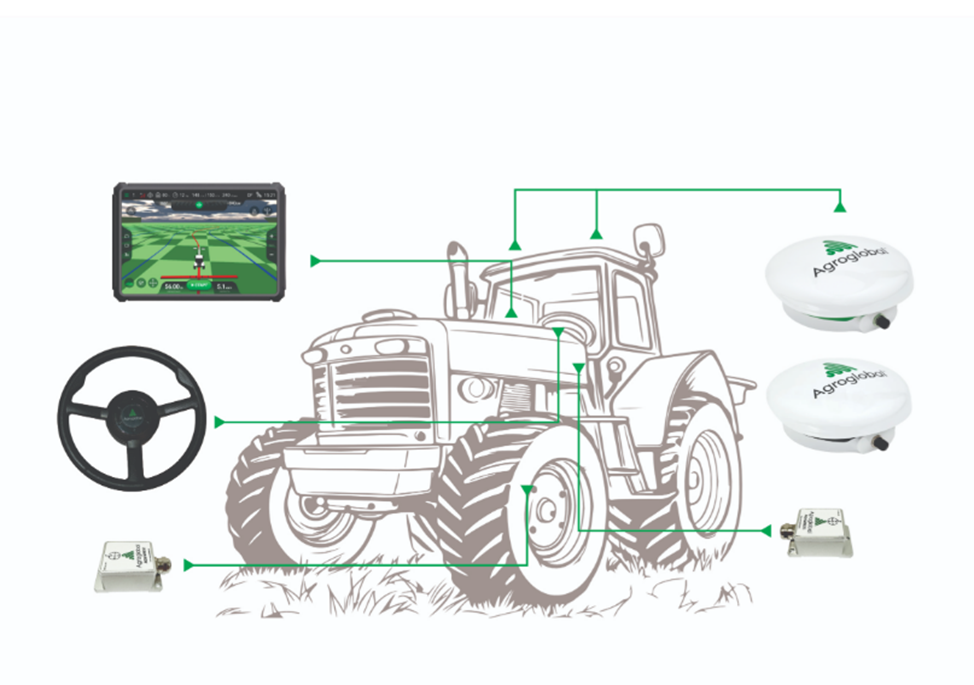

Подруливающее устройство AGN-EAS-01

• Испытание на вибрацию: 5-300 Гц.
• Диаметр рулевого колеса: 36 см.
• Крутящий момент: 40 Нм.
• Размеры антенны усиленной: 192 х 80 мм.

Подруливающее устройство облегчает труд тракториста и освобождает его руки для других задач. Оно идеально подходит для таких работ как боронование, опрыскивание, почвообработка, посев зерновых, внесение удобрений и средств защиты растений.

С RTK-поправками достигается точность 5 см. В AGN-EAS-01 установлен датчик угла поворота, за счет чего система быстро реагирует.

Степень пыле-влаго-защиты – IP65, это значит, что оборудование может работать в любых погодных условиях. В комплекте идут две усиленных антенны AGN 4.0.
