Описание

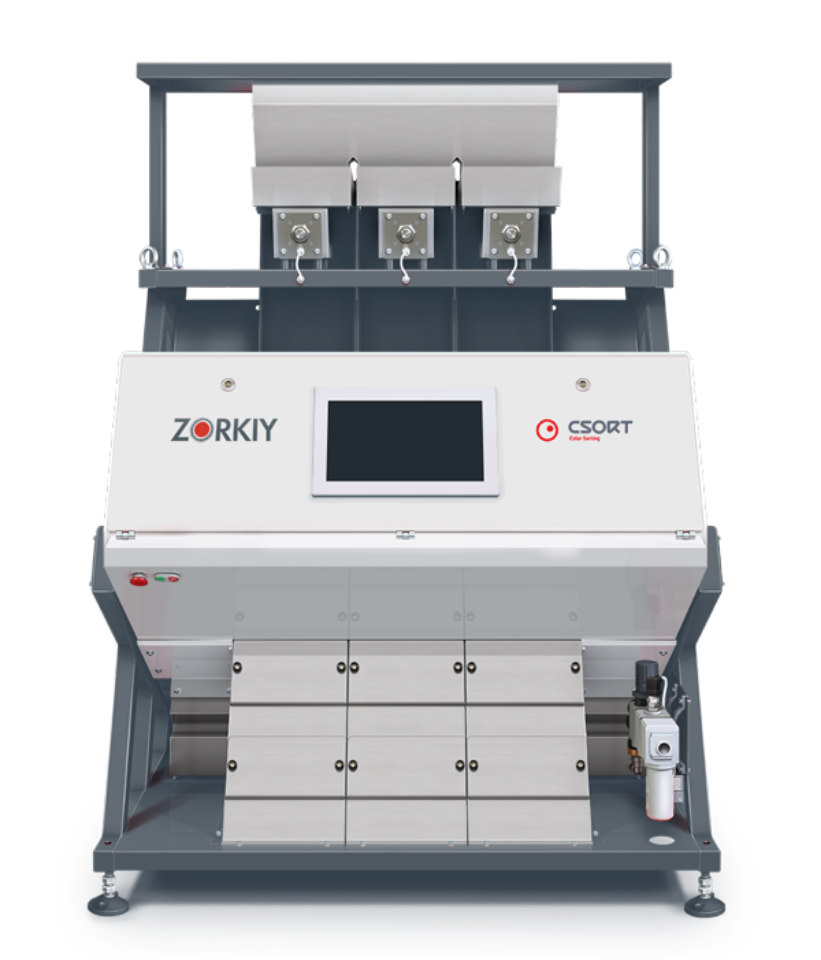

ЗОРКИЙ — это фотосепаратор, представляющий собой современную модель сортировочного аппарата. Модельный ряд фотосепараторов серии ZORKIY представлен аппаратами, имеющими от 1 до 3 секций. Благодаря этому вы можете подобрать аппарат в зависимости от объема производства: от 50 кг до 15 тонн/час.
Модульная конструкция сделана таким образом, чтобы при увеличении объемов производства вы могли просто установить дополнительную секцию. Таким образом вам не нужно будет дорабатывать конструкцию рамы или приобретать более дорогое оборудование.
Фотосепаратор работает практически с любыми разновидностями культур, отделяя материалы от сора и примесей. Он успешно отбирает поврежденные, испорченные, зараженные зерна, частицы стеблей, семена дикорастущих растений и пр.
Принцип работы
-
Фотосепараторы работают следующим образом:
-
Неочищенное зерно из внешнего бункера попадает на вибропитатели машины.
-
Семена ссыпаются по распределительным каналам и попадают в зону обследования.
-
Специальные оптоэлектронные элементы улавливают любые цветовые различия в потоке зерна.
-
Изображение преобразуется в электросигналы, которые сенсоры передают системе управления для обработки.
-
Система находит семена, отличающиеся от общего фона по цвету, и открывает соответствующий пневмоклапан, который находится на пути зерновой массы.
-
Некачественное зерно попадает в один бункер, а отборный продукт ссыпается в другой.
Особенности фотосепараторов
Сенсорный экран с диагональю размером 15,6 дюйма (39,6 см) наглядно визуализирует все функциональные параметры. Вы можете наблюдать видео и фото изображения сортируемых частиц продукта.
Регулируемая конструкция
Фотосепаратор спроектирован так, чтобы вам не приходилось переплачивать. На начальном этапе работы вы можете выбрать оборудование с 1 секцией. В дальнейшем, при расширении производства и увеличении его объема, вы можете установить дополнительную секцию без покупки нового аппарата.
CCD-камеры
Встроенная 2048-пиксельная ССD камера японского производства с разрешением 0,13 мм обеспечивает высокое качество изображения и детализации. Это помогает провести качественный анализ продукта и повысить точность сортировки.
Изменение конфигурации
Подберите идеальный набор камер фотосепаратора в зависимости от задач сортировки. Любой аппарат даже в минимальной комплектации можно модернизировать, поставив до 4 камер на 1 секцию. Камеры могут быть оборудованы RGB, NIR, InGaAs-датчиками. Оптимальное соотношение ширины лотка и угла обзора камер не допускает искажение сигнала на кромке лотка и увеличивает точность анализа.
Надежные эжекторы
Ширина воздушных сопел — 4,5 мм. Благодаря этому происходит точный выдув крупного и мелкого мусора с минимизацией потерь при сортировке. Эжекторы установлены в блоке сопел, что сокращает время реакции на выброс негодного продукта.
Гарантированное количество срабатываний эжекторов — 500 млн. циклов на рабочей скорости. Конструкция сопел обеспечивает низкий расход воздуха.
Преимущества моделей ZORKIY
- Система проверки сортировки самонастраивается и обрабатывает получаемый сигнал в режиме реального времени.
- Программное обеспечение позволяет установить настройки поиска дефектов по разнообразным параметрам.
- Интеллектуальная система контролирует качество сортируемых материалов..
- Любую модель можно укомплектовать камерами в соответствии с потребностями клиента.
- Обработка изображения происходит без задержки и искажения.
- Возможность задавать размеры дефектных пятен на поверхности зерен.
- При осмотре продукта отсутствуют «слепые» зоны.
- Автоматическая система самостоятельно очищает зоны обзора.
- Аппарат отличается высокой надежностью и эргономичностью конструкции.
Технические характеристики
|
Наименование параметра, единицы измерения |
Зоркий 1 |
Зоркий 2 |
Зоркий 3 |
|---|---|---|---|
|
Количество каналов, шт. |
54 |
108 |
162 |
|
Производительность (пшеница), т/ч, не менее |
4 |
8 |
12 |
|
Коэффициент очистки, %, не менее* |
99,9 |
||
|
Разрешение CCD – матрицы (на лоток), pixel |
2048 |
||
|
Напряжение питания, В |
220±5% |
||
|
Частота питающей сети, Гц |
50±1 |
||
|
Номинальная потребляемая мощность, кВт |
0,6 |
0,8 |
1 |
|
Давление воздуха, МПа |
0,6 |
||
|
Расход воздуха на технологический процесс (пшеница), 3м /час, не более* |
40 |
80 |
120 |
|
Расход воздуха на аспирацию, м /ч, не более |
1800 |
||
|
Габаритные размеры, мм: |
|
||
|
Длина |
1480 |
||
|
Ширина |
1511 |
||
|
Высота |
2000 |
||
|
Масса, кг, не более: |
470 |
500 |
530 |
|
Класс защиты от поражения электрическим током |
I |
||
|
Степень защиты оболочки по ГОСТ 14254 |
IP54 |
||
|
Температура окружающей среды, °С |
от 5 до 40 |
||
|
Относительная влажность воздуха при температуре 25 °С, % |
от 20 до 80 |
||
|
Срок службы (эксплуатации), лет |
5 |
||
|
Срок хранения, лет, не более |
2 |
||
|
Ресурс, ч. |
41000 |
||
|
Уровень звука на рабочем месте, дБА, не более |
80 |
||
|
Корректированный по частоте уровень виброускорения на рабочем месте, дБ, не более |
100 |
||
