Курсоуказатель Контроль нормы внесения Автоматическое отключение секций опрыскивателя
Агронавигаторы

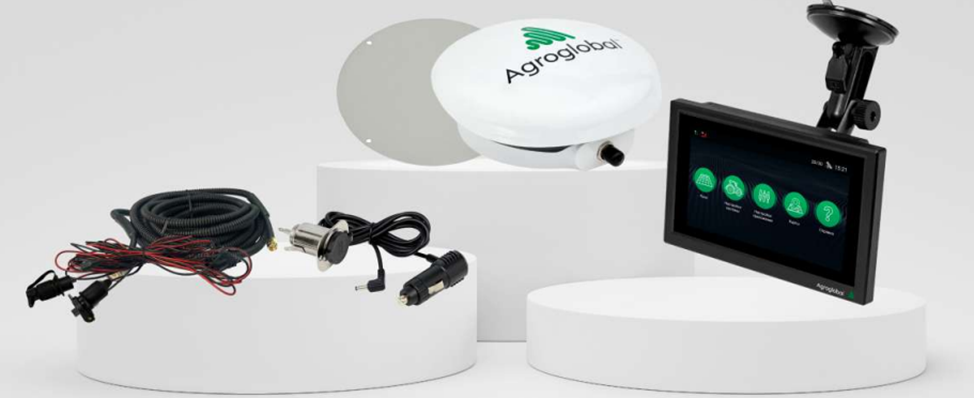

Agroglobal (двухчастотник)
Компактный прибор с системой спутниковой навигации. Позволяет обрабатывать поле по заданным траекториям с точностью 15-20 см. Подходит для:
- Внесения жидких и твердых составов (удобрений, пестицидов, гербицидов, средств для борьбы с вредителями)
- Посевных работ с помощью разбрасывателей (румов).
|
Экран
|
8″
|
|
Яркость подсветки экрана
|
700кд/м2
|
|
Прием спутниковых сигналов
|
ГЛОНАСС/GPS/BeiDou/Gallileo
|
|
Точность позиционирования
|
SBAS: до 10см
|
|
Выдача данных
|
От 1 до 10 Гц
|
|
Диапазон напряжений
|
От 10 до 32 В
|
|
Питание
|
От 12 до 24 В
|
|
Разъемы
|
Питание dc 12В/24В
Для антенны GPS/GNSS
Для подключения видеокамеры r-cam
Для флеш-карты sd, mmc
|
|
Рабочая температура
|
От -20 до +70 град. Цельсия
|

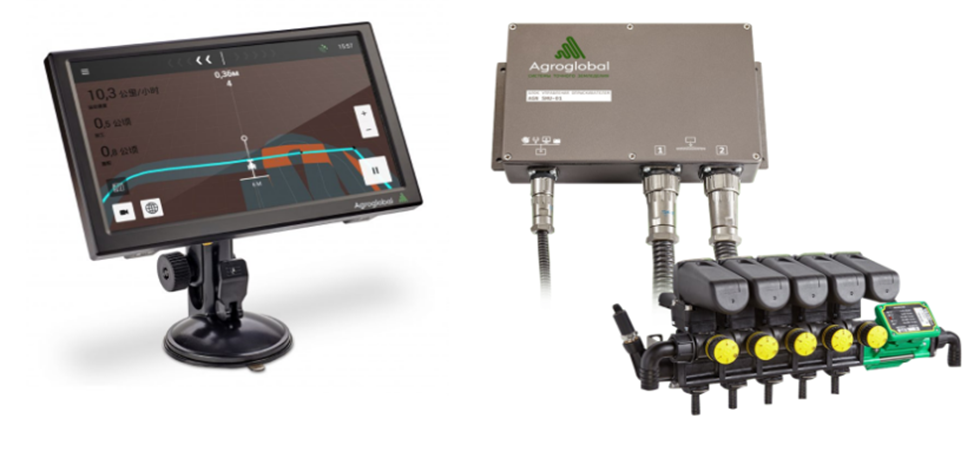

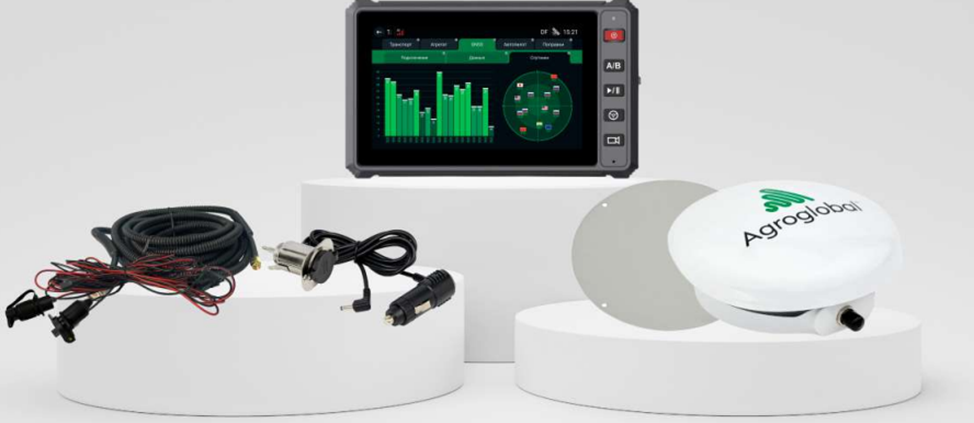

Система агронавигации АТ7
Эта компьютерная система создана для опрыскивателей. Она помогает соблюдать норму внесения и имеет функцию автоматического отключения секций и форсунок.
Точность системы
- 20-30 см – точность курсоуказателя от ряда к ряду при получении поправок EGNOS (SBAS);
- 15-20 см – с двухчастотным RTK приёмником** без RTK поправок;
- 2-4 см – с двухчастотным RTK приёмником** с RTK поправками.
|
Экран
|
7″
Полноэкранный, multi-touch
|
|
Яркость подсветки экрана
|
500 кд/м2
|
|
Прием спутниковых сигналов
|
ГЛОНАСС/GPS/BeiDou/Gallileo
|
|
Внешняя память
|
SD-карта, до 128 Гб
|
|
Поддержка камеры
|
2 канала 720р USB (1 мегапиксель)
|
|
3G/4G модем
|
Встроенный
|
|
Антенна GPS
|
Внешняя активная трехчастотная GNSS-антенна
|
|
USB-порты
|
2х USB2.0 (Micro USB)
|
|
Антенный кабель
|
5м
|
|
Операционная система
|
Android V10
|
|
Напряжение питания
|
12/24В пост.
|
|
Потребляемая мощность
|
≤ 10Вт
|
|
Рабочая температура
|
От -20 до +70 град. Цельсия
|
|
Температура хранения
|
От -40 до +80 град. Цельсия
|
|
Степень защиты
|
IP65
|
|
Испытание на вибрацию
|
5-300 Гц, 2 г
|

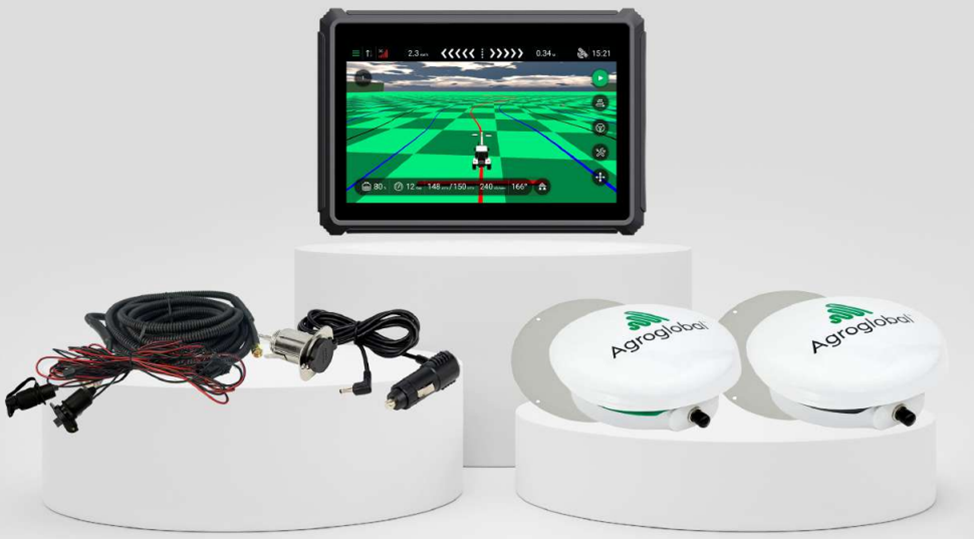

Система агронавигации АТ10 RTK DUAL
Новое поколение агронавигационных систем, которое может контролировать внесение посевного мате
риала и удобрений. В базовой комплектации работает как курсоуказатель. Но может устанавливаться и на более современную технику с развитой автоматизацией, работать в связке с подруливающим устройством. АТ10 RTK DUAL умеет самостоятельно управлять техникой, освобождая руки водителя.
Точность курсоуказания от ряда к ряду:
- 15-20 см на бесплатном сигнале
- 2-4 см при работе с платными поправками RTK
|
Экран
|
10,1″
|
|
Яркость подсветки экрана
|
600 кд/м2
|
|
Прием спутниковых сигналов
|
ГЛОНАСС/GPS/BeiDou/Gallileo
|
|
Точность позиционирования
|
RTK до 2 см, SBAS до 10 см
|
|
3G/4G модем
|
Встроенный
|
|
Выдача данных
|
От 1 до 10 Гц
|
|
Диапазон напряжений
|
От 10 до 32 В
|
|
Встроенный радиомодем
|
410-470 МГц
|
|
Поддержка камеры
|
4 канала 720р (1 мегапиксель)
|
|
Питание
|
12-24 В
|
|
Разъемы
|
USB C, USB Host A, TF Card, Nano SIMCard, TNC, SMA, 14PIN, 23PIN
|
|
Рабочая температура
|
От -20 до +70 град. Цельсия
|

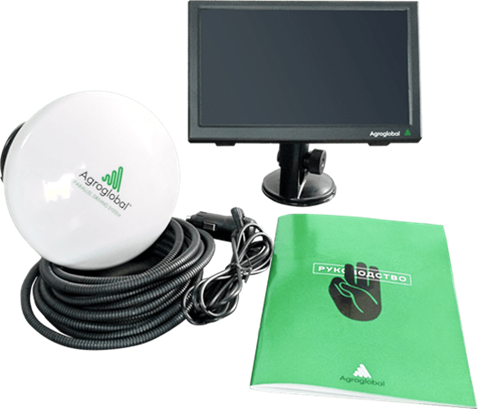

Комплектация агронавигатора Agroglobal
- Монитор с встроенным 64-х канальным ГНСС приемником
- Мощная геодезическая трехчастотная антенна GNSS AGN 3.3
- Кабель антенный SMA-SMA 4 м в гофротрубе
- Вакуумный держатель для монитора
- Кабель питания 12/24 с защитой от смены полярности
- Монтажный комплект, прикуриватель с проводами, внешним предохранителем и клеммами для подключения 12/24 В к аккумулятору
- Руководство пользователя на русском языке
- Гарантийный талон

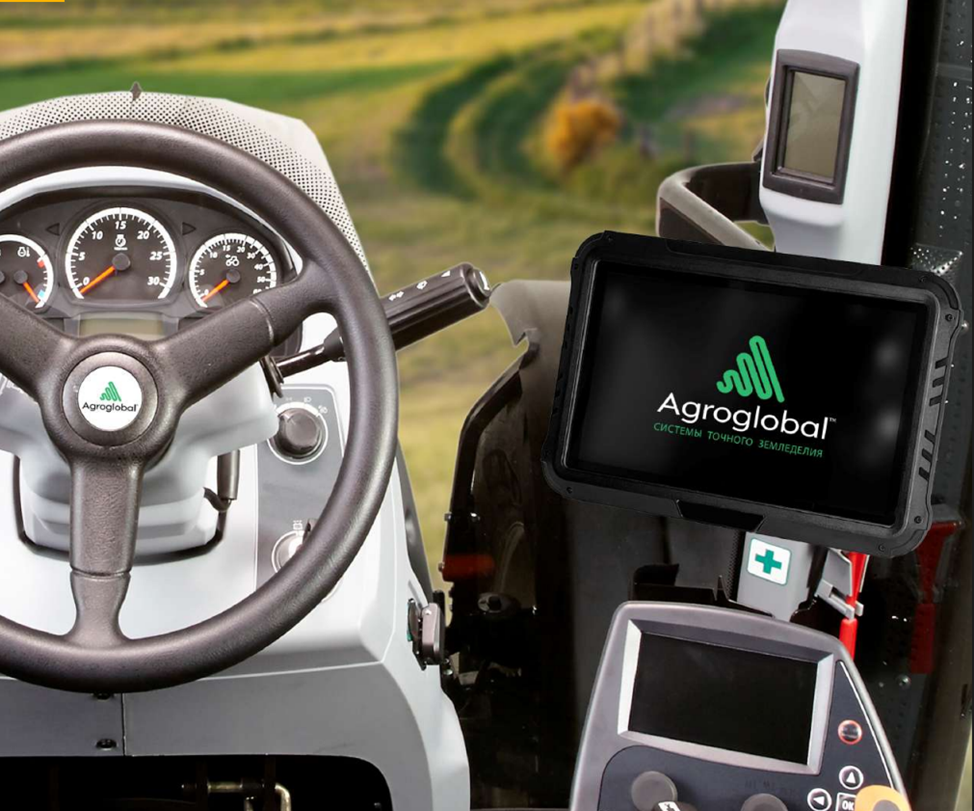

Подруливающее устройство AGN-EAS-01
Может использоваться на опрыскивателях и аппликаторах любого типа
Подруливающее устройство облегчает труд тракториста и освобождает его руки для других задач. Оно идеально подходит для таких работ как боронование, опрыскивание, почвообработка, посев зерновых, внесение удобрений и средств защиты растений.
С RTK-поправками достигается точность 5 см. В AGN-EAS-01 установлен датчик угла поворота, за счет чего система быстро реагирует.
- Испытание на вибрацию: 5-300 Гц.
- Диаметр рулевого колеса: 36 см.
- Крутящий момент: 40 Нм.
- Размеры антенны усиленной: 192 х 80 мм.

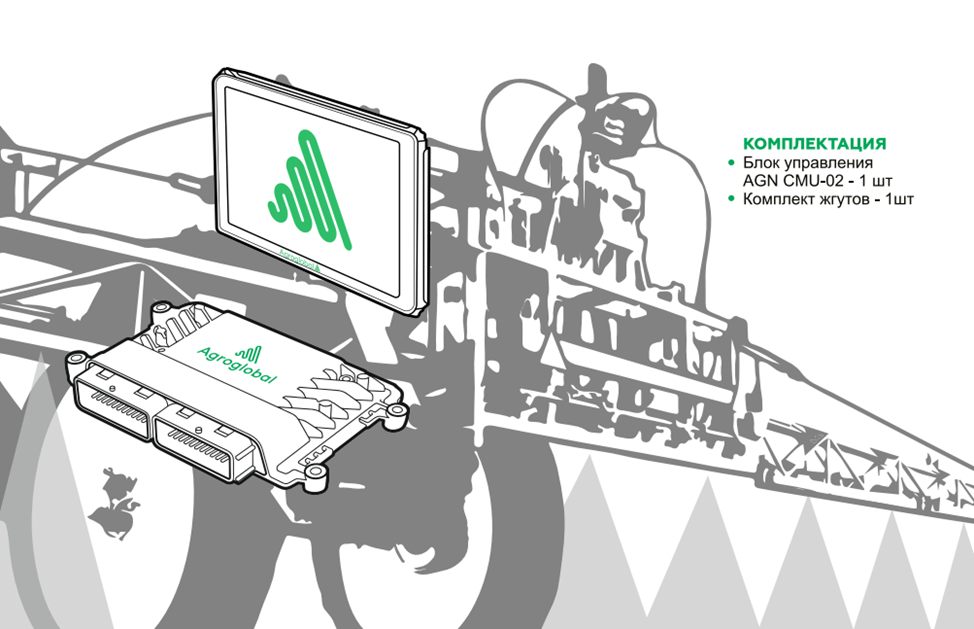

Блок управления AGN CMU-02
Может использоваться на опрыскивателях и аппликаторах любого типа
Функционал Блока управления AGN-CMU-02
- Управление главным клапаном.
- Управление секционными клапанами в автоматическом и/или ручном режимах.
- Управление пропорциональным клапаном (автоматическое управление расходом жидкости в зависимости от скорости движения опрыскивателя (разбрасывателя) и заданной нормы внесения).
- Управление подсветкой форсунок опрыскивателя.
- Автоматическое раздельное отключение секций и концевых форсунок опрыскивателя при заходе на уже обработанный участок.
|
Материал корпуса
|
Алюминий
|
|
Класс защиты корпуса
|
IP67
|
|
Климатические условия использования
|
УХЛ
|
|
Совместимость с водораспределительными узлами
|
ARAG/GEOLILE/POLMAC/TEEJET/LICHENG
|
|
Количество каналов управления
|
12 каналов управления электромеханическими сервоприводами, клапанами
8 каналов для управления концевыми форсунками
4 канала подсветки (до 6А на канал)
|
|
Датчики
|
4 канала для датчиков с интерфейсом типа «токовая петля»
|
|
Интерфейсы управления
|
5 каналов для датчиков с интерфейсом 0-10В
4 канала для дискретных датчиков
CAN (для связи с навигатором) Rs 232CAN
Bluetooh (управление с телефона)
|
