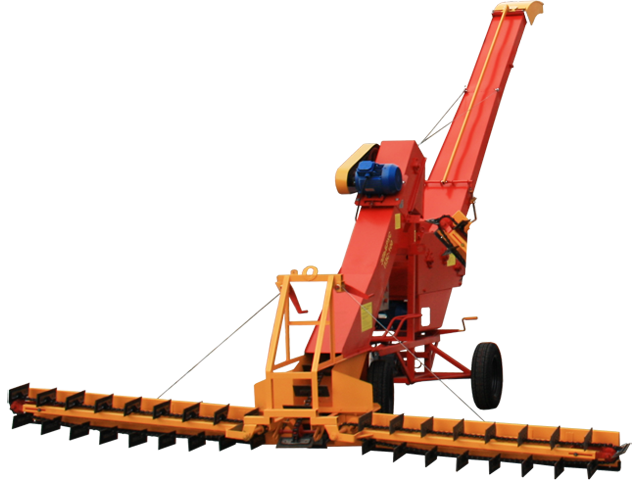

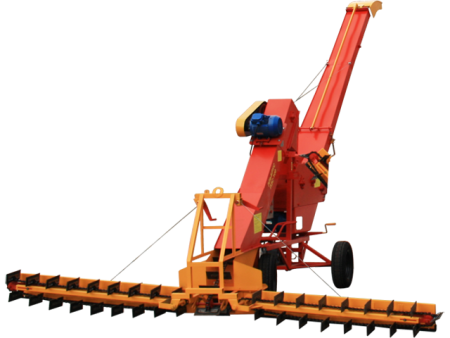

Зернометатель ПЗС Вулкан

Описание

Зернометатель ПЗС «ВУЛКАН»производительностью от 100 до 200 тонн в част предназначен для механизации погрузочно-разгрузочных работ на открытых токах и в зерноскладах. Обеспечивают быструю и непрерывную погрузку в современные транспортные средства с высотой борта более 4 метров и складирования на тока и зерноскладах,  высотой до 8 метров. Кроме того зернометатели могут быстро обеспечить частичную сушку и сепарацию зерна на открытых площадках и токах.

В создании зернометателей применены запатентованные инновационные инженерно-конструкторские и технологические решения. Загрузочный транспортер и тримера повышенной производительности, в приводе хода пневмошины, мотор-редуктор и дифференциал с программным плавным управлением скоростью хода, что значительно повысило производительность и экономия энергоресурсов почти в два раза по сравнению с зернометателями других производителей.

Функции

Зернометатель ПЗС «ВУЛКАН» предназначен для механизации погрузочно-разгрузочных работ на открытых токах и в зерноскладах. Может выполнять следующие технологические операции:

• загрузку и выгрузку зерноскладов.
• погрузку зерна в транспортные средства с высотой борта до 4,2 м.
• механическое перелопачивание (перебуртовку) зерна на открытых площадках и зерноскладах.
• формирование буртов из куч зерна, оставляемых транспортными средствами на площадках во время подвозки зерна от комбайна.
• сепарацию зерна с отделением легких примесей.

Принцип работы

 Загрузочные транспортеры зернометателя включают в свой состав сварной корпус, соединенный с крышкой посредством болтов и шпилек, два конических редуктора, рамку, оснащенную питателями, электрический двигатель, имеющий шкивы клиноременных передач. Валы оголовников опираются на двух подшипниках качения, которые в корпусах плотно закрепляются на оголовниках. Натяжные болты, расположенные на рамке питателя, обеспечивают регулировку натяжения бесконечных скребковых цепей, которые огибают ведущие, холостые, приводящие звездочки. Если скребковая цепь слишком вытянута, то производят отсоединение переходного звена и вновь соединяют цепь.

1.    На нижних оголовниках загрузочных транспортеров зернометателей ЗМ производят крепление двух конических редукторов, которые проводятся через ведущую звездочку, которая располагается на общих валах.

2.    Процесс регулировки сцепления конической пары в редукторе загрузочных транспортеров и хода установки производят с помощью регулировочной прокладки, расположенной между шестеренкой и стенкой корпуса редуктора. Зазор сцепления сбоку должен не превышать 0,35 миллиметров.

3.    Рамки питателей крепятся к корпусам транспортеров и нижним оголовникам. Питатели закреплены на пальцах рамок и на крышках конического редуктора зернометателя посредством шарнирных соединений.

4.    На конце каждого питателя располагаются по холостой звездочке, которые вращаются на подшипнике качения. На конце выходного вала конического редуктора располагаются звездочки, которые приводят скребковые цепи питателей.

5.    С помощью перемещения натяжной рамки зернометателя ЗМ, имеющей на осях холостые звездочки, происходит регулировка натяжения скребковой цепи питателя.

6.    В процессе регулировки натяжения следует смотреть, чтобы скребковая цепь не провисала в середине более 10 сантиметров. Для подъема и опускания питателя используют лебедку.

Особенности

Характерной особенностью зернометателя является возможность загрузки складов с высотой складирования зернового материала до 8 м, а также формирование высоких буртов на площадках открытых токов с дальностью метания зерна до 25 м. Поворот триммера метателя на 125° в обе стороны.
