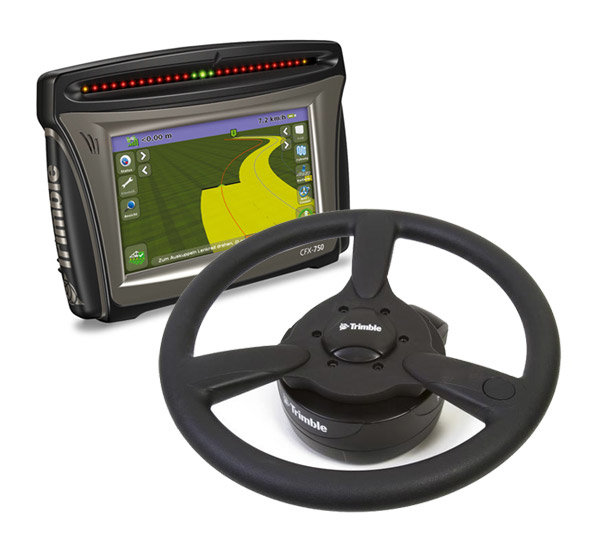

Подруливающее устройство AgGPS Trimble EZ-Pilot

Электрический автопилот использует навигационные GPS данные от дисплея CFX 750 и автоматически поворачивает рулевое колесо в нужную сторону, тем самым снижает утомляемость водителя и увеличивает производительность. Автопилот обеспечивает точность при параллельном вождении до 5 см при использовании базовой станции RTK и до 7-10 см при использовании сервиса дифференциальных поправок Omnistar.

Благодаря высокой точности система может использоваться как для сева озимых так и для междурядной обработки пропашных культур (подсолнечник, кукуруза и др.). Для выполнения работ с такой точностью система автопилотирования является необходимостью, так как механизатор физически не сможет выдержать такую точность. За счет применения новой технологии компенсации неровностей Т3 система исключительно точно реагирует на отклонение трактора от заданного маршрута, и быстро и правильно возвращают его на место.

Простота установки и работы

• Электрический автопилот максимально прост в установке, настройках и использовании;
• За счет новейшей запатентованной конструкции исключается проскальзывание;
• Есть возможность легко переустанавливать с одного транспортного средства на другое;
• Минимальное время на установку, переустановку и подключение;
• Минимальное время отклика среди аналогов.

Функциональные возможности

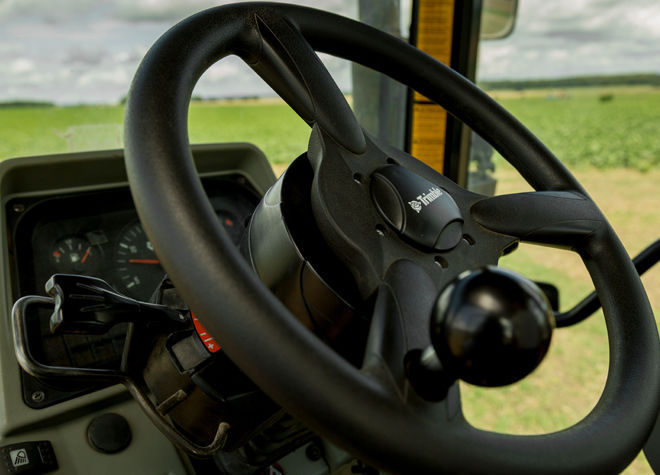

• Для установки EZ Pilot необходимо снять штатный руль и вместо него установить руль Trimble вместе с мотором и анти ротационным устройством; При этом машино-комплекты для каждого трактора включают в себя специальные адаптеры, входящие в зацепление со шлицами штатной рулевой колонки.
• Управляющий контроллер EZ-Pilot используя навигационные GPS данные от курсоуказателя CFX-750 или FMX, а также данные от своего гироскопа и акселерометров по 3-м осям, автоматически поворачивает рулевое колесо с помощью электрического мотора в нужную сторону;
• После начальной установки базовой линии для параллельного вождения или опорной криволинейной траектории необходимо нажать кнопку «автопилотирование», чтобы начать автовождение по рядам.
• Если необходимо взять управление машиной на себя, то при ручном вращении рулевого колеса сцепление его с приводом EZ-Pilot автоматически выключается. Автопилот можно также отключить с помощью специальной кнопки.

Точность управления

После нескольких минут использовании электрического автопилота Вы убедитесь в том, что система аккуратно управляет трактором и точно ведет его по выбранному маршруту. Таким образом, исключаются ошибки водителя вызванные усталостью или невнимательностью.

Навигационная система CFX-750:

• Сенсорный дисплей 20,3 см
• 27 светодиодов
• Возможность подключения двух видеокамер
• Прием платных поправок Omnistar VBS, HP/XP
• Поддерживаемые спутниковые групировки GPS/Глонасс
• Поддержка подруливающего устройства EZ-Steer T2
• Поддержка автопилот Trimble T3
• Поддержка системы TrueGuide и TrueTracker – управление прицепным орудием для компенсации эффекта стаскивания прицепной техники на склонах
• Контроль расходного материала (семена, СЗР, удобрения) Field-IQ
• Функция дифференцированное внесение
• Функция обмера полей
• Перенос данных в офисное ПО через флешку или по сети интернет
• Антенна AG25 L1\L2\GNSS

Функционал прибора

Типы дифпоправок:

— бесплатная OnPath (15-30 см), RangePoint Rtx (15 cм), в течение 30 мин;
— Omnistar HP/XP (5-10 см, с курсоуказателем Trimble CFX-750 HP/XP);
— RTK/CenterPoint Rtx (3-5 см).

Состав:

— устройство параллельного вождения CFX-750 или FMX;

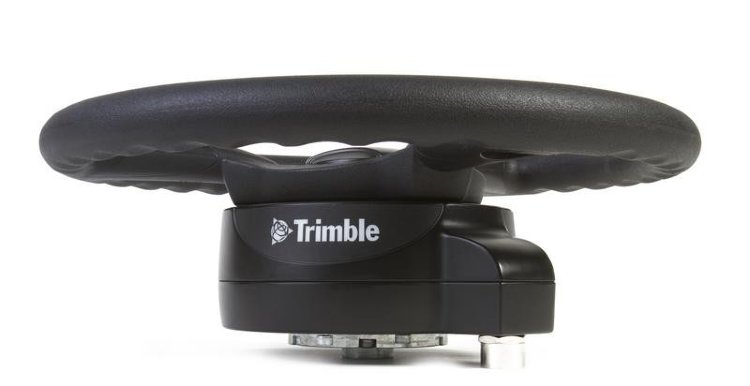

— электронный руль SAM-200 с адаптером на руль и комплектом крепления;
— улучшенный навигационный контроллер T3, IMD-600;
— комплект кабелей.

Преимущества:

В отличие от системы подруливания предыдущего поколения EZ-Steere cистема EZ-Pilot оснащена более мощным мотором (на 25% мощнее), усилие передается сразу на вал рулевой колонки без промежуточного ролика, что приводит к более точному управлению, у нее нет износа ролика, она проста в установке и эксплуатации. Кроме этого EZ-Pilot занимает минимальное место в кабине. Вместо контроллера Т2 у EZ-Pilot используется Т3.

Система EZ-Pilot может быть установлена практически на любую сельскохозяйственную машину, имеющую рулевое колесо: опрыскиватель, трактор, комбайн.

Назначение

Электронный руль AgGPS EZ-Pilot предназначен для автоматического вождения самоходной сельскохозяйственной техники (тракторов, комбайнов, опрыскивателей) по сигналам, поступающим от управляющего контроллера. Система EZ-Pilot может быть установлена практически на любую сельскохозяйственную машину, имеющую рулевое колесо: опрыскиватель, трактор, комбайн. Точность вождения — от 30 см до 5 см, в зависимости от типа используемой в GPS-приёмнике дифпоправки.

СЕКЦИОННЫЙ КОНТРОЛЬ

Сокращайте затраты на семена при посеве, индивидуально контролируя до 48 рядков с помощью системы контроля вносимых материалов Field-IQ и легкоустанавливаемых муфт TruCount.

ГЛОНАСС

Добавьте возможность приема ГЛОНАСС, увеличив число принимаемых спутников, что снижает риск потери сигнала и улучшает точность, особенно по вертикали. Контролируйте нормы расхода при посадке, опрыскивании, разбрасывании и ленточном посеве, используя подключенную систему Field-IQ и приводы переменного внесения RawsonTM.

ВИЗУАЛЬНОЕ ВОЖДЕНИЕ

Ориентируйтесь по 27 ярким светодиодам, они хорошо заметны при любой освещенности.

СЕНСОРНЫЙ ЭКРАН

Наслаждайтесь удобным 8-дюймовым цветным экраном с сенсорным управлением.

ПОДКЛЮЧЕНИЕ ВИДЕОКАМЕР

Наблюдайте за невидимыми из кабины частями вашего агрегата прямо на экране, подключив две камеры.

ДИФФЕРЕНЦИРОВАННОЕ ВНЕСЕНИЕ

Импортируйте в прибор карты предписаний для управления точным дифференцированным внесением (VRA).

ОТЧЕТЫ О РАБОТЕ

Передавайте Ваши ежедневные обработки на компьютер через встроенный USB-порт, или по беспроводной технологии Connected FarmTM от компании Farm Works.
