Описание
Электрический подруливатель Fj Dynamik предназначен для автоматического ведения агрегата по проложенному маршруту с помощью сигналов от управляющего контроллера. Автоматизация вождения освобождает механизатора от ручного управления и позволяет оптимизировать рабочий процесс. Благодаря этому водитель меньше устает, быстрее выполняет задачи и работает с большей эффективностью.
Система параллельного вождения универсальна и совместима практически с любой самоходной техникой, имеющей рулевое колесо: с тракторами, комбайнами, опрыскивателями. Прибор обеспечивает высокую точность при обработке участка, за счет чего механизатор тратит меньше топлива, точечно вносит семена, удобрения, СЗР. Система работает на базе GPS/ГЛОНАСС мониторинга и собирается из нескольких элементов.
Электрический подруливатель — универсальное средство для выполнения сельскохозяйственных работ. Его можно использовать практически для любых видов обработки поля: для боронования, опрыскивания, почвообработки, посева зерновых, внесения удобрений и средств защиты растений.
Особенности и преимущества
Работа с сантиметровой точностью
Главная задача системы параллельного вождения — исключение пропусков и перекрытий. Устройство решает эту проблему за счет GPS\ГЛОНАСС-сигнала. Он позволяет сельхозтехнике двигаться между рядами с одинаковой эффективностью в дневное и ночное время. Оно обеспечивает точное движение агрегата параллельно предыдущему проходу.
Fj Dynamik имеет несколько особенностей, обеспечивающих высокоточное вождение:
- Прием RTK поправок. Точность вождения с RTK поправкой составляет 2,5 см от ряда к ряду. Устройство принимает поправки через интернет, а также от базовой станции по радиоканалу. При этом система уже разблокирована до RTK, благодаря чему вам не нужно подключать дорогостоящие подписки и дополнительно тратиться.
- Технология компенсации рельефа. Эта опция определяет разницу между местонахождением антенны GPS и реальным положением техники. Система корректирует движение ТС, не позволяя ему отклоняться от заданного курса. Технологию используют на местности со сложным рельефом.

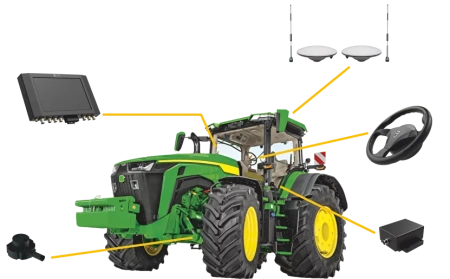

- Дополнительное оборудование. В комплекте две GNSS антенны, датчик ориентации и датчик поворота колес. Это обеспечивает максимальную точность вождения с учетом особенностей движения агрегата.
Простота использования
Управлять системой сможет даже новичок за счет интуитивно понятного интерфейса. Чтобы начать автоматическое движение, необходимо просто проложить маршрут, поставив на карте две точки и нажав на «Старт». Установка не требует вмешательства в гидравлическую систему техники, что упрощает монтаж. Быстрая установка позволяет при необходимости перенести Fj Dynamik с одного трактора на другой.
Характеристики
Электрический руль
В составе комплекта: руль, поворотный двигатель (12 или 24V), внутренний шлицевой рукав.
|
Входная мощность |
12/24V VDC |
|---|---|
|
Максимальный вращающий момент |
20 Nm (12V), 30 Nm (24V) |
|
Рабочая температура |
от -20 до +70℃ |
|
Температура хранения |
от -55 до +85℃ |
|
Размер |
370 х 370 х 123 мм |
|
Степень защиты |
IP65 |
Дисплей и терминал управления
Сенсорный экран управляет системой, обрабатывая сигналы с датчиков. Дисплей в режиме реального времени показывает текущий путь, объем проделанной работы, рабочее состояние агрегата, ход движения и пр.
|
Размеры |
300 x 190 x 43 мм |
|---|---|
|
Операционная система |
Android 5.1 |
|
Экран |
10,1-дюймовый (25,6 см) ЖК-экран с LED подсветкой, 1280 х 800 пикселей |
|
Электропитание |
10-30 V |
|
Сетевой модуль |
4G, совместимость с 2G/3G |
|
Степень защиты |
IP65 |
|
Рабочая температура |
от -30 до +70℃ |
|
Температура хранения |
от -40 до +85℃ |
|
Порты доступа |
Камера х2, радио х1, 4G х1, GNSS х2 |
Датчик угла поворота колеса
Датчик фиксирует угол поворота колес и передает информацию о ходе движения на терминал управления.
|
Степень защиты |
IP67 |
|---|---|
|
Питание |
5V |
|
Обновленная частота |
typical 3.4KHz |
|
Рабочая температура |
от -40 до +85℃ |
GNSS антенны
Двойные GNSS антенны обеспечивают высокоточное автономное вождение в любых условиях.
|
Размер |
152 х 63 мм |
|---|---|
|
Частоты |
GPS L1/L2, GLONASS L1/L2, BDS B1/B2/B3 |
|
Степень защиты |
IP67 |
|
Рабочая температура |
от -20 до +85℃ |
Датчик пространственного положения
Датчик ориентации позволяет измерять угол крена транспортного средства для корректировки точности маршрута по направляющим линиям.
|
IMU-сенсор |
Акселерометр, гироскоп, компас |
|
Входная мощность |
5V |
|
Точность угла направления |
1° |
|
Угол поворота, уклона |
0.5° |
Дополнительные возможности
- Работа в ночное время и в условиях плохой видимости.
- Автоматическое управление разворотом.
- Встроенные шаблоны движения для разных видов обработки: прямая линия, режим кривой линий, движение по кругу.
- Расчет выработки за смену.
- Обозначение границы поля (уведомление о необходимости разворота).
- Экспорт/импорт GIS данных на USB-накопитель. Информацию можно перенести на ПК или на другой контроллер.
- Сохранение отчетов в формате SHP/SHX/ DBF/ISOXML.
- Подсчет обработанной площади поля.
- Возможность установки двух внешних Wi-Fi камер.
