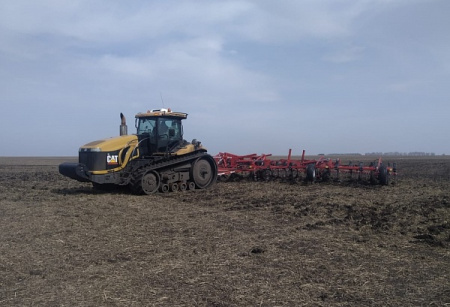

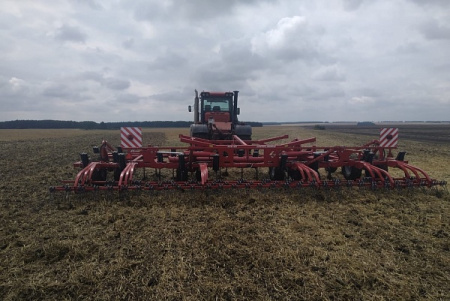

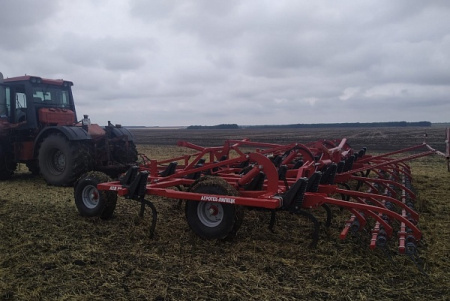

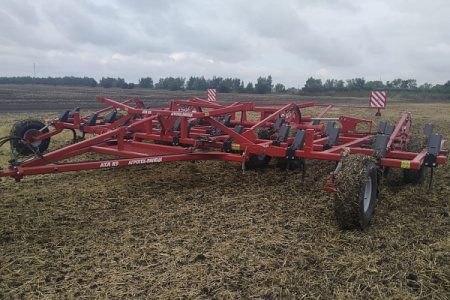

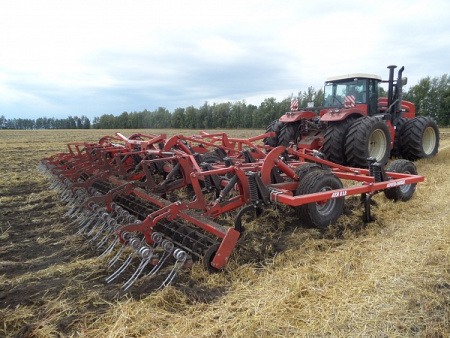

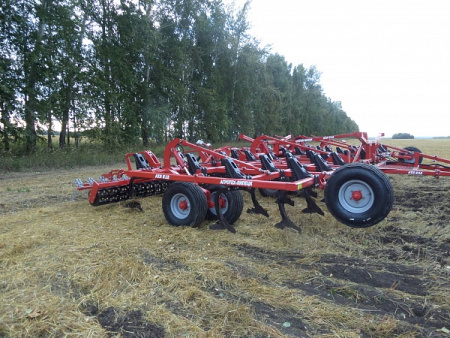

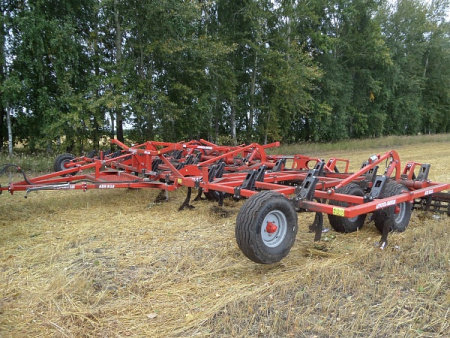

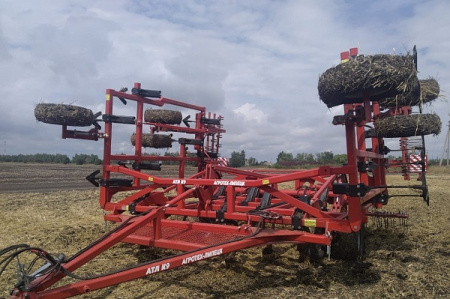

Культиватор АТЛ

Культиваторы для сплошной разноглубинной обработки почвы производства ООО «Агротех-Липецк» (Россия) – это универсальные и эффективные машины, которые осуществляют как основную, так и предпосевную обработку почвы на заданную глубину от 5 до 25 см.

Культиваторы АТЛ позволяют отказаться от интенсивной обработки почвы и сформировать на ее поверхности мульчированный слой из пожнивных остатков.

Конструкция стерневого культиватора:

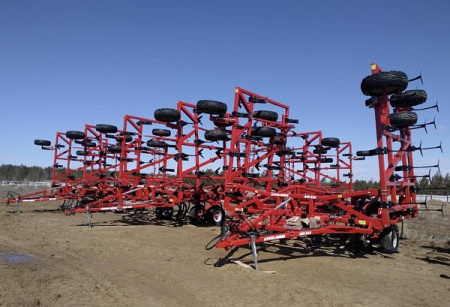

Широкозахватный Культиватор

состоит из рам: центральной и крайних левой и крайней правой, на которые монтируются рабочие органы (блоки безопасности со стойками и культиваторными лапами), тандемов центральных и крайних, колес опорных, дышла, бороны, гидравлической системы, состоящей из гидроцилиндров подъема и складывания, гидрошлангов, фитингов и запорной арматуры, и ходовой части, состоящей из опор и колес.

Благодаря использованию культиватора достигается:

* эффективное выравнивание поверхности поля, дробление крупных комков почвы, приготовление равномерного мелкозерного посевного ложа;

* механическая борьба с сорняками, (лапы идут с перекрытием в 2,5 см. на небольшой глубине и осуществляют сплошную подрезку сорняков по всей ширине захвата, подпружиненные зубовые бороны вычёсывают подрезанные сорняки);

* равномерное распределение по поверхности поля растительных остатков (оставшихся небольших копен и валков после комбайна). Практически 75% соломы после прохода культиватора остаётся на поверхности почвы, что с одной стороны снижает испарение влаги с почвы, с другой предотвращает потерю минерального азота почвы, который бактерии используют на минерализацию соломы при её заделке. Азот почвы идёт на формирование будущего урожая;

* при необходимости осуществление глубокого рыхления (чизелевания) без оборота пласта на глубину до 25 см. с разрушением плужной подошвы.

Культиваторные лапы располагаются в четыре ряда, расстояние между ними в одном ряду 1,2 м. друг от друга, что обеспечивает свободное прохождение растительных остатков сквозь тяжелый стерневой культиватор. Расстояние между центрами двух соседних лап по ходу культиватора - 30 см.

Продолжительное время пребывания почвы в четырёхрядном культиваторе приводит к  выравниванию поверхности почвы. Большое расстояние между культиваторными лапами в ряду и высота рамы 75 см от уровня почвы, существенно улучшают прохождение растительных остатков.

На поверхности почвы, после прохода культиватора, остаётся слой мульчи и органическая субстанция, что предотвращает эрозию и заиливание почвы. Кислоты, являющиеся продуктом минерализации растительных остатков, при последующем посеве не будут препятствовать развитию корневой системы растений, а лишь будут угнетать всходы семян сорняков с поверхности почвы.

 Культиваторная лапа проникает в почву под углом в 10-15о. Этот малый угол (эффект долота) обладает тем преимуществом, что лапа без особых проблем входит в почву даже на твёрдых грунтах.

Особенности блоков безопасности, на которых установлены лапы со стойками:

·                    Не требующие ухода подшипники скольжения

·                    Рассчитанные на высокие нагрузки узлы вращения

·                    Высокая сопротивляемость препятствиям – до 450 кг.

·                    Высокое расположение рамы – 750 мм. над землёй

·                    Огибание препятствий высотой до 250 мм.

В зависимости от необходимой глубины обработки почвы применяются различные виды культиваторных лап. Обычные стрельчатые лапы, шириной 37 или 40 см, обеспечивают полное плоское срезание с восстановлением контакта между срезанным слоем и почвой. Эти лапы позволяют оставлять на поверхности почвы до 70-75% растительных пожнивных остатков, что позволяет избежать их минерализации в почве и сэкономить до 100 кг/га азотных удобрений в физическом весе, которые вносятся в почву весной под будущий урожай.

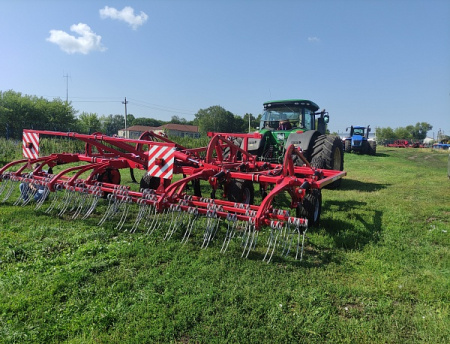

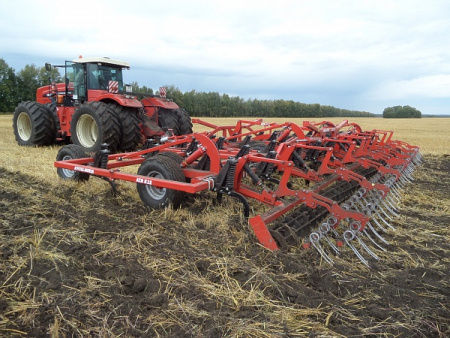

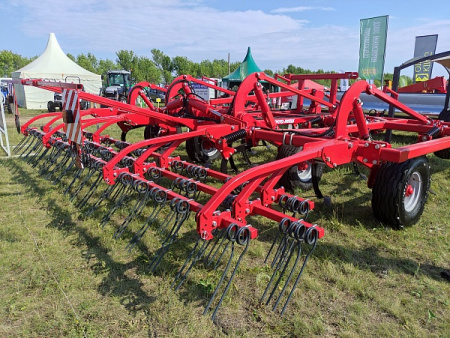

Пружинная борона

1. Высокие зубья (40 см.).

2. Вибрация пружинных зубьев, регулируемая приспосабливаемость к рельефу, регулируемый угол атаки зубьев, позволяют бороне не засоряться даже при большом количестве травы, дробить комки (много отбойных молоточков).

3. Секции пружинной бороны "не виляют", "не запрыгивают друг на друга", отсутствуют продольные огрехи боронования.

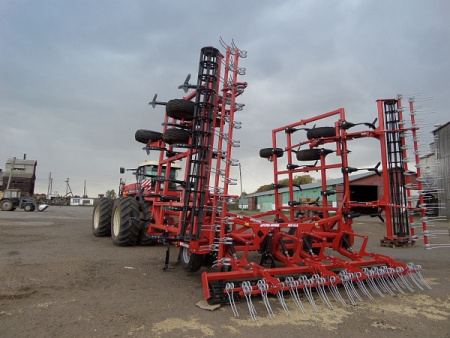

4. При складывании-раскладывании крыльев широкозахватного культиватора секции пружинной бороны послушны и беспроблемны.

5. Конструкция культиватора позволяет осуществлять короткий разворот у переднего гребня.

Агрегатирование прицепного культиватора для разноглубинной обработки почвы с тяговым брусом тягача и выглубление культиваторных лап производится параллельно. Регулировка по глубине производится посредством вставных элементов (клипс).

Культиватор производится как с пружинной бороной, так и с регулируемой комбинированной бороной: 1-й ряд пластинчатые катки, 2-й и 3-й ряды – борона скребница:

Комбинированная борона. Рис. 1.

Комбинированная борона. Рис. 2.

Технические характеристики культиваторов

Дополнительные возможности использования культиваторов:

Комплектация культиватора АТЛ с бункером БС-10 для внесения сыпучих/гранулированных удобрений.

Агрегатирование культиватора АТЛ с бункером БС-10 позволяет вносить удобрения во время культивации, при этом  возможно внесение удобрении послойно на различную глубину. Для этого на культиватор АТЛ устанавливается:

·         Трубопровод для подачи удобрения к каждому почвообрабатывающему узлу.

·         Система контроля подачи удобрения с размещение датчика на каждом трубопроводе с установкой монитора контроля в кабине трактора

Подача удобрения осуществляется вентилятором, установленным на бункере с приводом от гидромотора. Дозировка удобрения осуществляется механической системой привода бункера.

Применение данного агрегата позволяет значительно сократить количество агротехнологических операции, приводит к уменьшению уплотнения почвы, сокращению сроков проведения работ и снижению затрат на гектар (ГСМ 30%, трудозатраты в 2 раза)
