Аэратор зерновой ПВУ-1 (2 м)

Экстренная ликвидация очагов самосогревания в зерновой насыпи (мобильные трубы)

Экстренная ликвидация очагов самосогревания в зерновой насыпи производиться с помощью мобильных передвижных вентиляционных установок ПВУ-1, которые вкручиваются в проблемный участок насыпи и выполняют активную вентиляцию зерна, снижая его температуру и влажность.

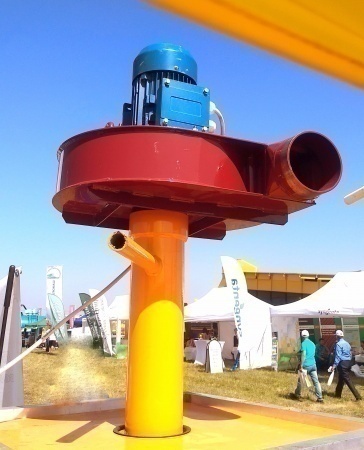

Конструкция мобильной установки ПВУ-1

1. Вентилятор высокого давления ВПВУ – новое улучшенное поколение вентилятора аэратора выполнен из прочной оцинкованной стали с улучшенными аэродинамическими характеристиками, имеет меньший вес, устойчив к коррозии, снабжен трехфазным эл.двигателем мощность 1,1 кВт 3000 об/мин. В зависимости от выбранного режима, вентилятор (1) устанавливается нагнетающим или всасывающим патрубком на конус верхней части секции (2) без дополнительных креплений. Легко переустанавливается с одной трубы на другую.

2. Патрубок верхний (оголовок) – имеет высоту 65 см., диаметр 100 мм., снабжена ручками для вкручивания всей установки в насыпь.

3. Система крепления – состоит из пальца, шплинта и шайбы. Служит для крепления составных частей мобильной трубы между собой.

4. Секция промежуточная – имеет высоту 1 м., выполнена из цельнометаллической трубы диаметров 100 мм. Высота аэрационной трубы регулируется количеством используемых таких секций.

Описание возможностей

Технология применения

Мобильная установка ПВУ-1 позволяет вентилировать столб зерна диаметром 3 м. (радиус действия 1,5 м. от оси трубы). Таким образом, мобильные трубы ПВУ-1 устанавливаются в насыпь на расстоянии 3 м. друг от друга в шахматном порядке. Данное расстояние может меняться в зависимости от параметров влажности, температуры насыпи и ее высоты, в сторону увеличения, при условии контроля ситуации. Высота вентилируемой насыпи до 6 м. (в практике, выше бурта не было).

При использовании нескольких мобильных труб ПВУ-1 (от 10 и более) при ликвидации очагов самосогревания можно использовать 1 вентилятор ВПВУ-1 на 2 мобильные трубы. Вы устанавливаете один ряд мобильных труб, подключаете к ним вентиляторы и начинаете работу по ликвидации очага. Тем временем вы устанавливаете второй ряд труб. За то время, которое потрачено на установку второго ряда, первый ряд уже изменит параметры влажности и температуры и можно снимать с него вентиляторы, переставив их на второй ряд и продолжить переустановку первого ряда далее по насыпи.

Порядок действий:

1. Вкручиваем в бурт вертикально или под небольшим наклоном нижнюю часть при помощи оголовка с ручками (либо при помощи мотор-редуктора);

2. Присоединяем промежуточные трубы и вкручиваем эту составную трубу при помощи оголовка или мотор-редуктора;

3. Ставим вентилятор, начинаем работать. Вентилятор легко переставляется с нагнетательного патрубка на всасывающий.

По окончании процесса снимаем вентилятор, выкручиваем трубы из насыпи и вкручиваем в другую часть насыпи.

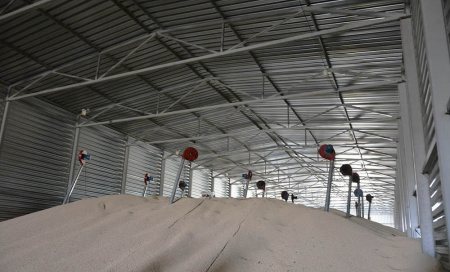

На снимках ниже приведен наглядный пример применения мобильных труб ПВУ-1

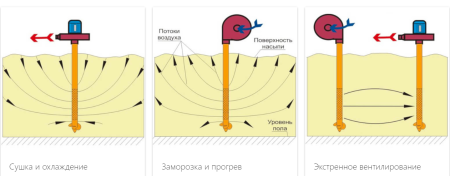

Режимы работы вентилятора

1. Ликвидация очагов самосогревания. Если в верхнем слое – режим нагнетания. В средних или нижних слоях – режим вытяжки. В режиме вытяжки излишки тепла и влаги уходят через вентилятор, а сквозь слой насыпи сверху опускается наружный воздух из помещения или с улицы. После ликвидации очага можно перевести в режим нагнетания, интенсивно загоняя наружный воздух в насыпь. Контролировать процессы в глубине насыпи можно по температуре и влажности потока воздуха, выходящего из вентилятора в атмосферу.

2. Профилактическое вентилирование – режим вытяжки. Можно комбинировать: сначала – вытяжка, затем – нагнетание.

3. Охлаждение и подсушивание насыпи. Комбинированное: сначала – вытяжка, затем – нагнетание.

4. Промораживание – нагнетание.

Выгоды применения мобильной ПВУ-1

1. ПВУ-1 можно не использовать организациям, которые хранят урожай на собственных элеваторах с вентилируемыми емкостями. Для всех остальных предприятий применение ПВУ1 не роскошь, а необходимость, позволяющая сохранить качественное зерно или другие культуры без потерь.

2. При использовании ПВУ-1 помещение склада не требует никакой подготовки.

3. Единственная статья текущих затрат – электроэнергия. Но при потребляемой мощности вентилятора 1.1кВт/ч эти затраты несущественны. Механизированные склады и ХПП, оборудованные галереями канальной вентиляцией, тоже используют мобильные ПВУ-1, прежде всего для работы по очагам, из-за экономии электроэнергии и исключения потерь зерна при перемещении.

4. Можно вентилировать бурт на улице или на складе временного хранения, чтобы влажное зерно не загорелось в буртах, дожидаясь сушилки (особенно актуально для рапса и плёночных

культур). После сушилки мобильные ПВУ-1 используют для охлаждения и выравнивания температур в объёме насыпи, с целью исключения образования конденсата и очагов самосогревания, и далее для консервации зерна.

5. Использование ПВУ-1 при хранении семян часто позволяет обойтись без сушилки, улучшая их посевные показатели. Но если зерно влажное (более 17%) и в больших объемах, то сушить его необходимо. ПВУ-1 не заменяет сушилку, поскольку не прогревает зерно.

Сохранение зерна в течение всего периода хранения (стационарные трубы)

Стационарные трубы ПВУ-1 применяются для тех же целей, что и мобильные, только имеют облегченную неразборную конструкцию (без шнека и рукоятки для вкручивания), значительно дешевле мобильных, устанавливаются по мере засыпки склада по всей его площади и используются в течение всего периода хранения зерна.

Помимо возможности использования их с вентилятором в активном режиме, они также выполняют функцию пассивной вентиляции бурта за счет естественной конвекции, когда влажный и теплый воздух поднимается по трубе в атмосферу, выравнивая температуру и влажность насыпи.

Конструкция стационарной установки ПВУ-1

1. Вентилятор высокого давления ВПВУ – снабжен трехфазным эл.двигателем мощность 1,1 кВт 3000 об/мин. В зависимости от выбранного режима, вентилятор (1) устанавливается нагнетающим или всасывающим патрубком на конус верхней части секции (2) без дополнительных креплений. Легко переустанавливается с одной трубы на другую.

2. Стационарная облегченная труба-воздуховод имеет неразборную конструкцию различной длины (от 2 до 6 м. в зависимости от потребности заказчика). Изготовлена из оцинкованной спиральнозамковой трубы диаметром 100 мм. с перфорацией в нижней части с диаметром отверстий 2 мм. В нижней части трубы имеется конус для вталкивания ее в слой зерна 0,5-0,7 м. при установке. При необходимости (например, для рапса) диаметр отверстий перфорации 1,5мм.

Размещение облегченных цельных труб (стационарный вариант):

В зерно, поступающее на склад, при высоте слоя примерно 50-70 см. вертикально ставим в ряд (трубы легко вталкиваются, так как снизу трубы – конус). Затем засыпаем зерном до нужной высоты бурта. После этого ставим следующий ряд труб (в шахматном порядке, все трубы должны устанавливаться на расстоянии 3м друг от друга). При разгрузке склада трубы убираются.

Выгоды применения стационарной ПВУ-1

1. Значительно уменьшается трудоемкость обслуживания вентиляции склада за счет отсутствия необходимости перемещения (вкручивания и выкручивания) аэрационных труб по территории склада.

2. Возможность использования стационарных труб в пассивном режиме, когда теплый, влажный воздух поднимается по трубе в атмосферу за счет естественной конвекции (экономия электроэнергии).

3. Увеличивается полезный объем склада на 30-50%, за счет сокращения технологических площадей и увеличения высоты бурта.

4. Уменьшается травмирование зерна из-за исключения процесса переброски зерна зернометами.

5. Повышается качество и стоимость собранного урожая – 100 % сохранность в процессе хранения.

6. Невысокие капитальные вложения позволяют окупить затраты менее чем за год.

Пример расчета стационарных аэраторов ПВУ-1

Исходя из опыта применения нашими клиентами, количество стационарных аэратор необходимо 1 шт на 10 м.кв. При использовании стационарных аэраторов ПВУ-1 рекомендовано использовать 1 вентилятор высокого давления ВПВУ на 8-10 труб. Учитывая то, что стационарные аэраторы осуществляют непрерывную вентиляцию зерновой насыпи за счет естественной конвенции, большое количество вентиляторов не требуется. Но, тем не менее, необходимость в них есть – в зависимости от погодных условий и состояния зерна, они помогают в быстром принудительном режиме обеспечить сохранность зерна.

При расчете, также необходимо учитывать, что насыть зерна неравномерна по высоте, соответственно трубы нужно рассчитывать разной длины.

Уникальность аэраторов ПВУ-1

1. Главным конкурентным преимущество наших аэраторов ПВУ-1 является вентилятор ВЫСОКОГО давления ВПВУ, специально разработанный для установки, обеспечивающий надежную вентиляцию зерновой насыпи.

Преимущество вентилятора высокого давления заключается в особенности его аэродинамической характеристики – при увеличении аэродинамического сопротивления, возрастает создаваемое им разрежение (напор), в то время как у вентилятора среднего давления при возрастании сопротивления уменьшается давление и производительность, что ограничивает применение его в высоких насыпях.

Вентилятор имеет небольшой габарит и имеет прочную конструкцию из оцинкованной стали с использованием не сварной технологии сборки, позволяющую использовать его в сложных условиях эксплуатации. Срок службы на практике более 10 лет.

2. Оптимальные габариты и конструкторские особенности аэрационной трубы.

 - Мобильные трубы имеют диаметр 100 мм, по сравнению с установками других производителей, имеющих диаметры 120-160 мм, позволяют вкручивать их на большую глубину с приложением меньших усилий.

 - Они имеют прочную сборную быстросоединяемую конструкцию, размером от 2 до 6 метров с шагом 1 м. Применяется перфорация с отверстиями диаметром 2 мм и толщиной перфорированного листа 2 мм. Толщина перфорации гарантирует, что труба не деформируется во время ее эксплуатации.

 - Наличие эффективного шнека в нижней части трубы позволяет оперативно вкручивать / выкручивать трубу в нужный участок насыпи.

3. Для гарантированной защиты электродвигателей от перепадов напряжения, пропадания фазы, управления вентиляторами, аэратор ПВУ-1 комплектуется шкафом управления (1 шкаф на 5 вентиляторов).

Шкаф управления аэраторами предназначен для управления пятью вентиляторами ВПВУ передвижных аэрационных установок ПВУ-1. Он обеспечивает электрическую коммутацию общую и индивидуально для каждого вентилятора.

В шкафу заложены функции контроля питающего напряжения и защиты подключаемого оборудования от отсутствия или пропадания одной из фаз, асимметрии напряжения, повышения питающего напряжения более 260 В, снижения напряжения ниже 160 В, обрыва нулевого провода, нарушения чередования фаз.

Автоматы включения и защиты электродвигателя каждого вентилятора обеспечивают защиту от короткого замыкания и имеют тонкую настройку по току, обеспечиваю полную защиту двигателя от любых возможных перегрузок в конкретных условиях эксплуатации.

С боковых сторон шкафа управления установлены разъемы для подключения 5 питающих кабелей вентиляторов. В комплекте содержатся их ответные части. Вентиляторы подключаются к шкафу силовым кабелем КГхл 4*1.5 (не входит в комплект поставки, может поставляться опционно). Длина кабелей, питающих вентиляторы, определяется по месту размещения аэрационных установок.
